隨著移動技術的發展，許多傳統的電子產品也開始增加移動方面的功能，比如過去只能用來看時間的手表，現今也可以通過智能手機或家庭網絡與互聯網相連，顯示來電信息、Twitter和新聞feeds、天氣信息等內容。
這種新手表可被稱作智能手表，某些已經上市銷售，某些還處于樣品測試階段。這類產品主要是為消費者在不方便使用智能手機的情況下使用而設計的，比如正在騎自行車或手上提滿了東西的時候，根據使用人群的不同，智能手表的種類和功能也不同。
智能手表，作為現代科技與時尚設計的完美結合，已經逐漸成為了人們?nèi)粘Ｉ钪胁豢苫蛉钡闹悄茉O(shè)備之一。它不僅具備傳統手表的時間顯示功能，更融入了健康監測、信息提醒、移動支付等多種智能化特性，為用戶帶來了更加便捷、高效的生活體驗。
在智能手表項目中，客戶需要一顆超小型的LDO芯片，要求超低功耗，并且最好是一顆國產的，客戶供電部分采用了鋰離子電池供電，電池電壓4.2V，給客戶推薦了一顆圣邦微的SGM2046系列的LDO做降壓，降壓至3.3V給外部傳感器供電，工作時的電流需求500mA以上，另外一顆降壓至1.8V給MCU供電，電流要求100mA以內。SGM2046是一款超小型封裝的LDO，尺寸只有0.8mm*1.2mm，非常適合小型化產品的應用，并且SGM2046系列待機功耗非常低，小于1μA，又有超高電源抑制比，因此可更長時間使用于小型化低功耗設備。
?系統應用框圖：
SGM2046是一款采用CMOS工藝設計的超高電源抑制比（PSRR）、快速瞬態響應、低噪聲和低壓差線性穩壓器，能夠提供1.2A的輸出電流。其工作輸入電壓范圍為0.5V至5.5V，偏置電源電壓范圍為2.5V至5.5V，可調輸出電壓范圍為0.5V至3.3V。該器件的其他特性包括邏輯控制關斷模式、短路電流限制和熱關斷保護。此外，SGM2046還具備自動放電功能，可在關斷狀態下快速放電。
SGM2046采用綠色WLCSP-0.8×1.2-6B-B封裝，其工作溫度范圍為-40℃至+125℃。
?SGM2046引腳示意圖：
?典型應用電路:
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾＃诒本?、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
1947年，第一顆晶體管在貝爾實驗室誕生，自此開辟了電子技術的新紀元。但當時的晶體管僅能應用于助聽器、收音機等單一功能產品，而更多的電子設備需要更小的晶體管并實現新的功能，于是便有了集成電路?，F(xiàn)如今，芯片越做越小，集成晶體管越來越多，電子產品功能更加豐富，人民生活也愈加美好。
但是，伴隨著強大的功能而來的是一系列的問題，比如系統功耗的增高以及電源供給方案備份的增加造成了電源端的噪聲和各種接口過沖EOS損傷越來越普遍，這些問題給工程師們的方案設計工作增加了非常大的難度，尤其是充電器方案設計，系統負載的瞬態變化稍有差異，就可能崩潰。
圖1可見，異常失效率與供電質量明確相關。電壓升高會導致：Y 電容耦合電壓升高（AC負半波）、Y電容淺擊穿導致耦合電壓升高、變壓器飽和出現高毛刺電壓、穩壓器基礎負載無法拉低空載電壓。
圣邦微電子針對上述問題，推出了一款可以用于接口端的高耐壓、800mA、低壓差LDO–SGM2205，極大的減小了工程師端的設計難度，增加了系統的可靠性。
SGM2205設計理念SGM2205可以支持800mA輸出的低壓差，高耐壓LDO，設計初衷是為滿足各種復雜供電環境下的高可靠性要求，尤其是DC-DC/AC-DC后端，或者接口電源供電，需要抵抗毛刺，浪涌，高壓失效等惡劣情況。比如快充充電器失效高壓，電網波動導致變壓器后端電壓漂移，系統背板熱插拔帶來的浪涌沖擊等。同時，SGM2205對輸入輸出電容要求很低，2.2μF陶瓷電容即可。
SGM2205特性
SGM2205優勢
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
汽車車載信息娛樂系統，又稱車機，是基于車身總線系統和互聯網服務而形成的車載綜合信息處理系統。近年來，隨著人們對駕駛、信息、娛樂、安全等各方面需求的提升，汽車的集成化、模塊化程度越來越高。這為車機系統的研發帶來新的挑戰，其中電源設計首當其沖。

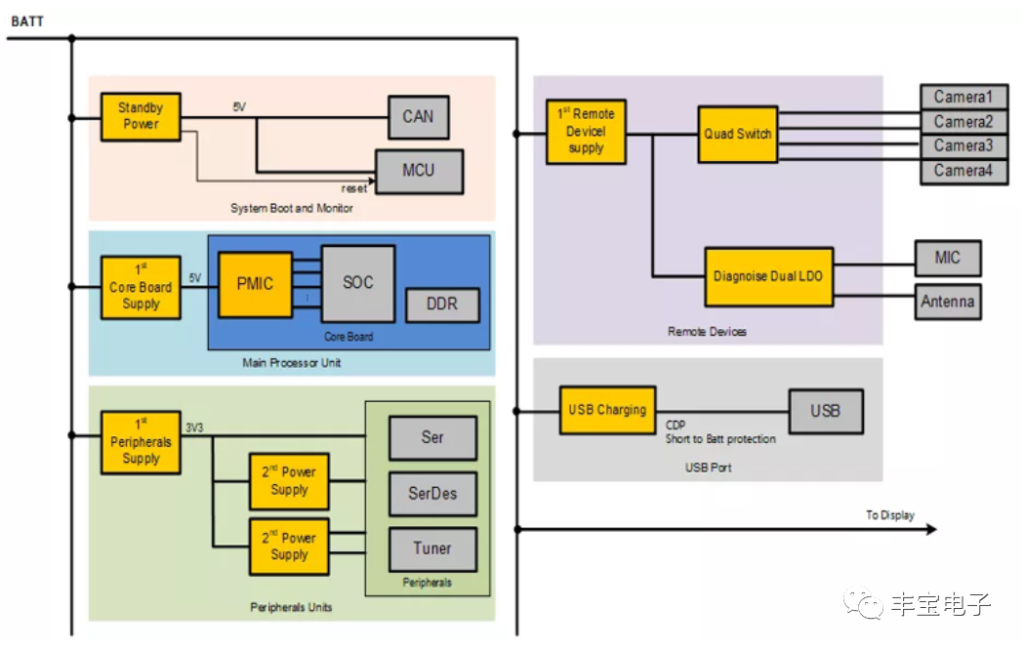

車機的典型電源架構如圖所示。一般而言，系統MCU和CAN模塊通過一級LDO供電，以實現系統監測和喚醒。兩個DC/DC變換器用于給主處理器核心板和其他外設模塊供電，諸如串行器、解串器和tuner IC等。攝像頭模組由獨立的供電單元供電。另外，還有專門的USB充電器IC為車機前面板的USB端口提供電力。

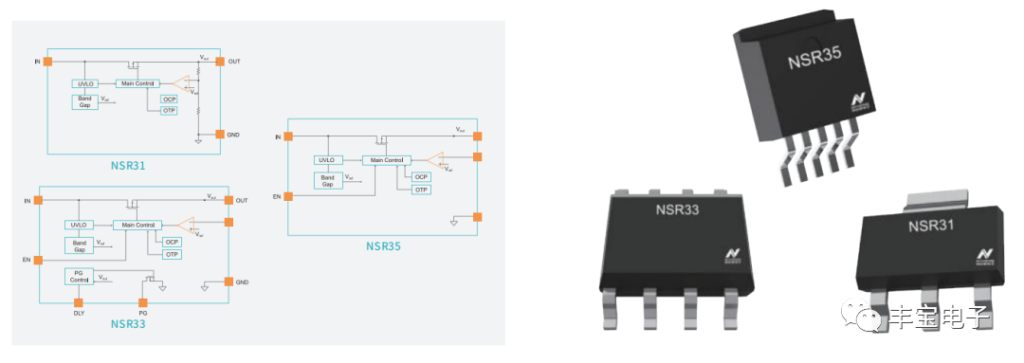

納芯微最新推出業界領先的NSR31/33/35系列LDO芯片，是針對汽車電池為系統供電的應用場景而設計。具有3V至40V的寬輸入電壓，支持瞬態電壓高達45V，可以滿足汽車?yán)鋯蛹皢⑼９r下正常工作。其超低的靜態功耗5uA及低壓差電壓，非常適合待機功耗要求高的汽車應用里，給待機系統中的MCU和CAN/LIN收發器供電，達到省電和延長電池壽命的目的。

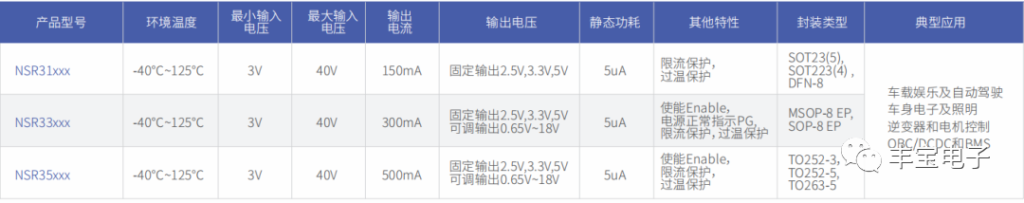

NSR31/33/35系列提供給硬件設計者充足的解決方案，有各種固定電壓版本：2.5V、3.3V和5.0V，也提供輸出可調選項（0.65V至18V）。此外，不同系列分別提供150mA，300mA，500mA的輸出電流能力，可由芯片內部限制。此低功耗線性調節器還內部集成了短路保護、過溫保護功能。 這些器件可在-40℃至125℃的環境溫度下運行，提供多種封裝SOT223,SOT23DFN-8, MSOP-8 EP, SOP-8EP,TO252, TO263等，滿足不同設計需求。
蘇州納芯微電子有限公司 (Suzhou Novosense Microelectronics Co., Ltd.) 成立于2013年5月，致力于高性能集成電路芯片的設計、開發、生產和銷售，是國內第一家專業面向傳感器系統，提供一站式傳感器IC解決方案和持續技術支持的IC設計公司。
]]>
