自2023年起，中微愛芯持續在汽車電子領域保持高強度的投入，先后推出通用邏輯和信號鏈兩大系列產品，其中九款產品已成功通過AEC-Q100認證并被多家車廠和Tier1廠商批量選用。

目前，有多款產品正處于AEC-Q100認證階段，部分產品清單如下：

2026年可推出車規級芯片多達百余款，進一步豐富中微愛芯的車規級產品矩陣。在汽車電子化、智能化浪潮席卷全球的背景下，中微愛芯憑借深厚的技術積累和前瞻性的產業布局，正逐步成為國產車規級芯片領域的中堅力量。

其車規級產品具備以下六大核心優勢：

• 自主研發與核心技術積累
  • 公司在通用邏輯和信號鏈等芯片的核心設計環節均擁有自主研發能力和核心技術。憑借多年的技術積淀和持續的研發投入，中微愛芯能夠快速響應市場需求，提供高性能、高可靠性的國產芯片解決方案。
• 全產業鏈國產化布局
  • 中微愛芯構建全產業鏈優質國產化模式，實現了從芯片設計、晶圓生產、封裝、測試的全鏈條國產化。通過與供應鏈伙伴的緊密合作，共同推動技術創新與工藝升級，全面提升產品競爭力。
• 豐富的量產應用經驗
  • 中微愛芯車規級芯片已被多家車廠和Tier1廠商批量選用，覆蓋車燈控制系統、汽車座艙、車載娛樂等關鍵領域。通過在實際場景中的反復驗證，產品表現穩定可靠，贏得了客戶的高度認可。
• 自主可靠性實驗室建設

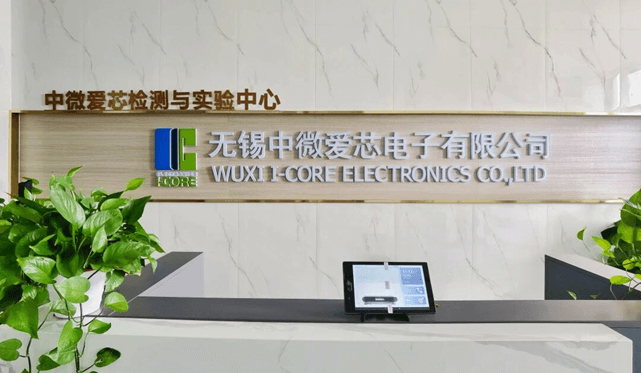

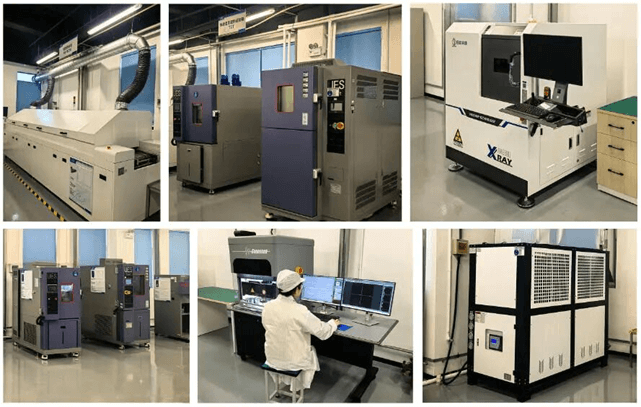

  • 中微愛芯目前已自有CNAS實驗室，聚焦高可靠性集成電路設計驗證、全生命周期檢測及失效分析等關鍵技術領域。實驗基地按照AEC-Q100標準建設，重點開展面向汽車電子等領域的芯片可靠性測試技術，建立自主可控的品質監控能力，目前車規級芯片年認證能力可達兩百余款。
  • 檢測與實驗中心具備TCT \ TST \ HTOL \ THT \ PC \ HAST \ HTSL \ ELFR \ EDR \ IR等所有環境試驗、X-RAY和聲學掃描分析能力，為產品可靠性驗證提供了有力保障。

• 完善的車規質量管理系統
  • 基于汽車市場對高可靠性與零缺陷的要求，我們制定了卓越車規產品質量管理體系，建立了覆蓋端到端的全面質量管理規范。車規產品生產工廠均已通過IATF16949質量體系認證并具備豐富的車規級產品量產經驗。產品均通過AEC-Q100車規認證，同時我們正在積極推進ISO26262功能安全流程體系的導入，確保車規產品的DPPM處于行業領先水平。
• 專業的技術支持團隊
  • 公司擁有優秀的技術支持團隊，將“以客戶為中心”的理念貫穿于產品研發至售后的各個環節。通過內部控制閉環管理，中微愛芯能夠快速響應客戶需求，持續提升客戶服務能力，為客戶提供全方位、高效率的技術支持。

未來，中微愛芯將繼續深耕車規級芯片領域，以技術創新為驅動，以客戶需求為導向，助力國產芯片在汽車電子產業鏈中發揮更重要的作用。即將完成的多款車規級產品認證，將進一步提升中微愛芯在行業中的競爭力，為汽車芯片國產化注入新的活力！

一、音頻穩壓的發展

音頻穩壓技術的演變深刻反映了人類對高保真音質的追求與電子技術進步之間的相互作用，其發展脈絡可概括為以下幾個關鍵階段：

1. 奠基時期（電子管時代至二戰）

• 早期音頻放大器因?yàn)椴环€(wěn)定的電源會導致音頻信號失真，需要依賴變壓器與電容濾波的線性穩壓技術，解決了基礎直流電源穩定性問題。
• 二戰期間引入負反饋技術，出現了更穩定的穩壓器，紋波抑制能力提升至0.1%以下，能夠提供穩定的電源輸出，減少電源紋波。

2. 集成化突破（1970-1980年代）

• 在這期間78/79系列三端穩壓器的出現，實現±15V精密供電但會發熱嚴重，并且效率不高。
• 典型應用條件下的紋波抑制比達到70dB，熱補償電路將溫漂控制在0.02%/℃。

3. 數字音頻革命（1990年代）

• 開關電源頻率突破200kHz，同步整流技術將效率提升至92% 。
• 采用Σ-Δ調制的噪聲整形技術，將開關噪聲頻譜移出20kHz音頻帶。

3. 混合架構時代（21世紀初）

• LDO+DC/DC混合方案實現μV級紋波，未來拓?fù)浣Y(jié)構創新可能聚焦于基于量子隧穿效應的共振穩壓技術，理論上可將轉換損耗降低一個數量級。

二、 XC9711 產品介紹

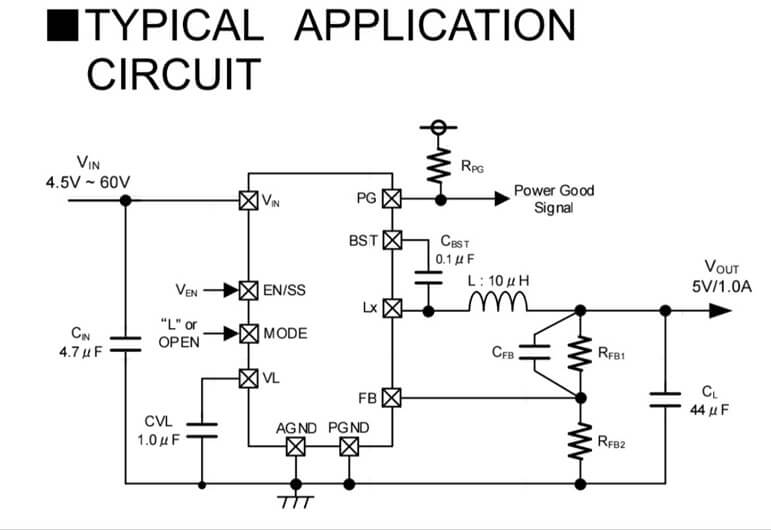

XC9711系列是一款內置N溝道-N溝道驅動FET的自舉式同步降壓DC/DC轉換器。

• 工作輸入電壓范圍為4.5V至60.0V（絕對最大值61.5V）。
• 輸出電壓可調，范圍為2.5V至15.0V，典型輸出電流支持1A。

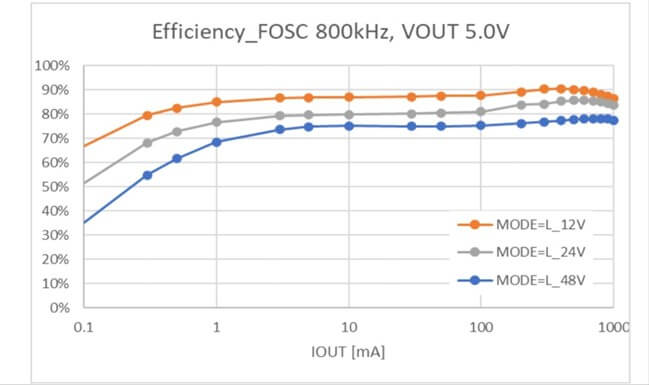

• 轉換效率高，輸出穩定，開關頻率為800kHz。
• 支持兩種工作模式選擇：PWM控制和PWM/PFM控制，通過MODE引腳設定。
• 支持外部軟啟動時間調節：通過在FN/SS引腳連接外部電阻和電容，可延長軟啟動時間（大于內部默認值）。具有多種保護功能。

三、 XC9711 的優勢

1． 高精度信號處理場景

憑借超低紋波特性（典型值<10μV），特別適合麥克風陣列、ADC/DAC供電等對電源噪聲極度敏感的音頻前端電路，可顯著降低底噪對弱信號采集的影響。

2． 數字音頻系統優化

在DSP處理器、FPGA音頻處理模塊等數字電路中，能有效隔離數字電路開關噪聲，保障數模轉換環節的信號純凈度。隨著便攜式音頻設備的革新，XC9711 采用創新的動態電壓調節技術，在維持LDO級低噪聲輸出的同時，效率較傳統方案提升40%，為麥克風、智能音箱等設備提供更長的續航時間。并且作為高耐壓的 DCDC，整體實裝面積可以做到很小，不需要增加很多外圍來進行濾波等操作。其多通道集成設計（支持±15V雙路輸出）可直接替換傳統78/79系列穩壓器，解決多年來的發熱嚴重，效率不高等問題，適用于專業調音臺、高保真功放等設備升級。最新實測數據顯示，在20Hz-20kHz頻段內THD+N指標優于-120dB，達到錄音棚級電源標準。

>>>>

TOREX介紹

TOREX

網址：www.torex.co.jp/chinese

國家：日本

特瑞仕是專門用于電源IC的模擬CMOS專業集團。 發揮只有專業廠商才具有的專門知識和靈活性，不間斷地瞬時對應開發小型化、輕量化電子機器的需求。獨特的超小型封裝技術接二連三地帶來乃至肉眼難于分辨的 小型產品是我們的驕傲。 盡管尺寸極小，但給予世間的影響卻無限大。從我們身邊的智能手機、數碼照相機、電腦等便攜式機器、到汽車用導航系統、車載ETC設備、電動車窗等車載用品，及包括機器人在內的產業機械，其產品性能在所有領域都得到了高度評價。 特瑞仕擁有雄厚先進的技術能力，高度的市場影響力，并積極地對應環保要求，今后還將繼續領先于電源IC領域。

產品線詳細信息

中文名稱：特瑞仕 產品分類：模擬器件 經營模式：代理

應用領域及市場

通信設備，工業控制，汽車電子，消費電子，安防監控，醫療電子，智能家居，儀器儀表等。

主要產品

DC/DC轉換器，線性穩壓器，電壓檢測器，負載開關，電池充電管理芯片，電荷泵等。

>>>>

豐寶介紹

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

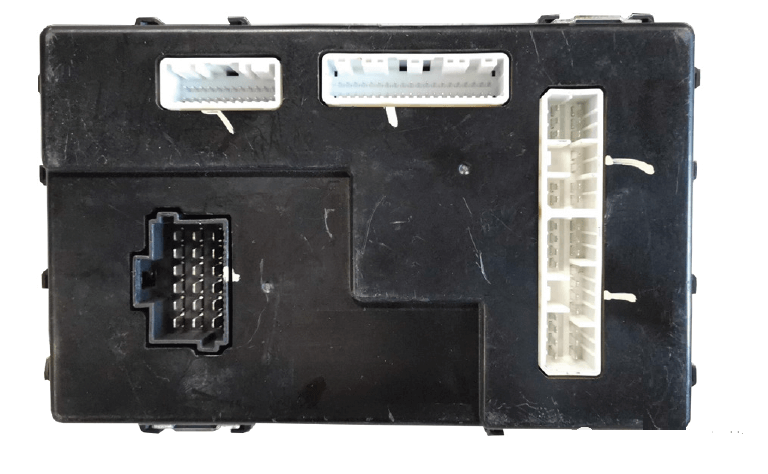

車身域控制器定義與核心功能

BDM（Body Domain Module）是車身域控制器的簡稱，在不同車企或文獻中也被稱為BCM（Body Control Module）或BDU（Body Domain Unit）。其核心功能是通過中央處理單元對車身電子系統進行集中化控制，具體包括：

• ?功能集成?：整合傳統分散的ECU（如燈光控制、雨刮控制、門鎖系統等），統一管理信號輸入與輸出，減少系統復雜度。??2??3
• ?實時監控與響應?：接收傳感器信號（如車速、溫度），執行防抱死剎車、電子穩定程序等安全功能，并在異常時觸發警報或保護措施。??1??4
• ?舒適性控制?：管理車窗、天窗、座椅調節、無鑰匙進入（PEPS）等部件，優化乘客體驗。??
  ?

?BDM技術演進與發展趨勢

隨著汽車電子架構向集中化發展，BDM正經歷以下技術變革：

• ?從域控制器到區域控制器?：BDM逐步升級為區域控制器（ZCU），整合更多跨域功能（如底盤控制、熱管理），并采用分級配電方式提升能效。
• ?硬件與軟件創新?：采用高性能MCU（如恩智浦S32G3）和SOA（面向服務架構）設計，支持OTA升級和AI算法處理，實現軟硬件分離。
• ?降本與集成優勢?：通過集成e-Fuse等智能配電技術，減少線束長度和ECU數量，優化整車成本與空間布局。??

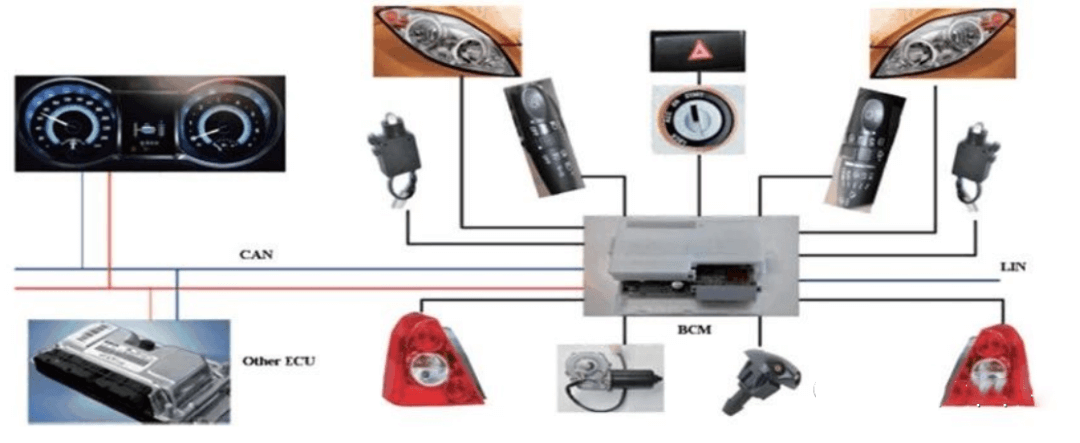

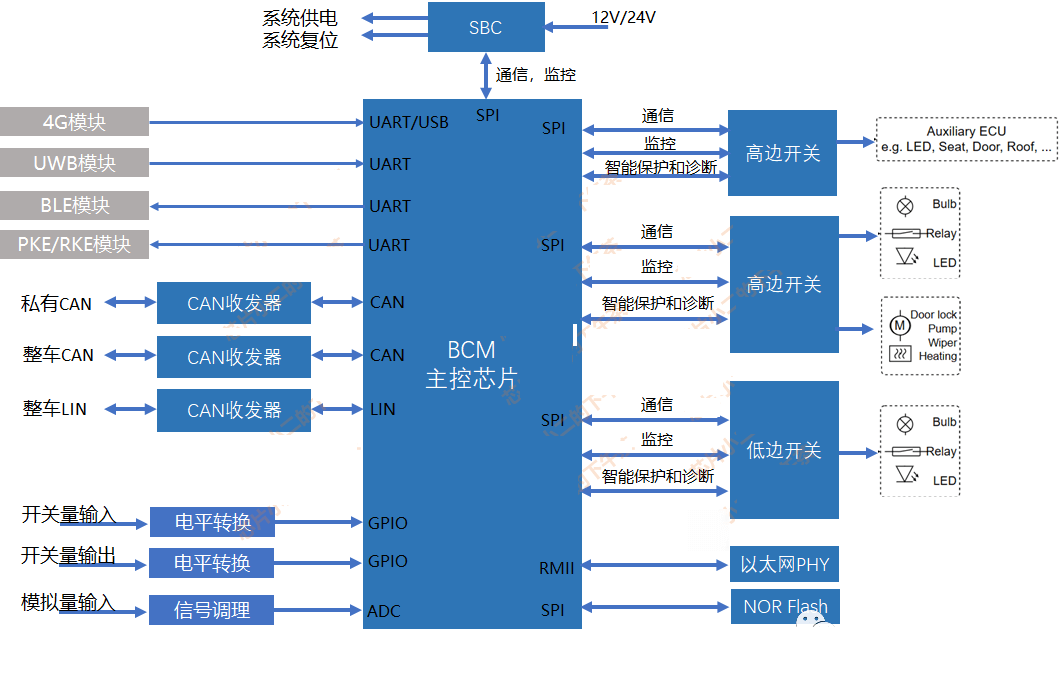

系統框圖

芯力特產品推薦

?Can 收發器：

SIT1043Q

• 兼容“ISO 11898-2:2016”和“SAE J2284-1 to SAE J2284-5”標準
• AEC-Q100 認證
• 擁有低功耗睡眠模式以及待機模式
• 帶遠程喚醒功能以及本地喚醒功能
• 總線端口±58V 耐壓
• ±30V 接收器共模輸入電壓
• 全系支持3.3V/5V MCU，SIT1043Q/1 增加支持1.8V MCU
• 驅動器（TXD）顯性超時功能
• VBAT、VCC 和VIO 電源引腳上具有欠壓保護
• 高速CAN，支持5Mbps CAN With Flexible Data- Rate（靈活數據速率）
• 睡眠模式INH 輸出引腳具有電源禁用功能
• -40℃至150℃結溫范圍，且內置過溫保護
• TXD 至RXD 典型環路延時約100ns
• 高抗電磁干擾能力
• 未上電節點不干擾總線
• SIT1043QT 和SIT1043QTK 帶共模穩定輸出引腳SPLIT

SIT1044Q

• 兼容“ISO 11898-2:2016”和“SAE J2284-1 to SAE J2284-5”標準
• AEC-Q100認證
• 內置過溫保護
• 總線端口±40V耐壓
• 驅動器（TXD）顯性超時功能
• 帶遠程喚醒功能的低功耗待機模式
• SIT1044QT/3、SIT1044QTK/3、SIT1044QT/31和SIT1044QTK/31 I/O電壓范圍支持3.3V和5V MCU
• VCC和VIO電源引腳上具有欠壓保護
• 高速CAN，支持5Mbps CAN FD（靈活數據速率）
• 高抗電磁干擾能力
• 未上電節點不干擾總線
• TXD至RXD典型環路延時小于100ns
• 支持DFN3*3-8，小外形，無引腳封裝

?Lin 收發器：

SIT1021Q

• 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；
• AEC-Q100 認證；
• 內置過溫保護功能（熱關斷）；
• 內置顯性超時功能；
• 總線限流保護功能；
• 電池欠壓保護功能；
• 極低功耗的休眠模式；
• 支持本地喚醒與遠程喚醒；
• 使用INH 引腳控制外部穩壓器；
• LIN 數據傳輸速率可達20kbps；
• 高電磁兼容（EMC）能力；
• 提供DFN3*3-8，小外形，無引腳封裝。

SIT1022Q

• 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；
• AEC-Q100 認證；
• 兼容K 線；
• 內置過溫保護功能（熱關斷）；
• 內置顯性超時功能；
• 內置30kΩ 總線上拉從機電阻；
• 總線限流保護功能；
• 電池掉電檢測功能；
• 極低功耗的休眠模式與待機模式；
• 支持LIN 總線遠程喚醒；
• LIN 數據傳輸速率高達20kbps；
• 提供SOP14，DFN4.5*3-14 及DHVQFN24 封裝。

SIT1024Q

• 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；
• AEC-Q100認證；
• 兼容K線；
• 內置過溫保護功能（熱關斷）；
• 內置顯性超時功能；
• 內置30kΩ總線上拉從機電阻；
• 總線限流保護功能；
• 電池掉電檢測功能；
• 極低功耗的休眠模式與待機模式；
• 支持遠程喚醒；
• 輸入電平兼容3.3V/5V器件；
• LIN數據傳輸速率高達20kbps；
• 提供QFN24L/DHVQFN24，小外形，無引腳封裝。

>>>>

芯力特公司介紹

SIT

網址：http://www.sitcores.com/

國家：中國

在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。

產品線詳細信息

中文名稱：芯力特電子科技有限公司

產品分類：模擬器件

經營模式：代理

應用領域及市場

工業控制、汽車電子

主要產品

車載CAN、LIN收發器芯片

>>>>

豐寶介紹

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾＃诒本?、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

前言

在電機控制技術與解決方案持續革新的浪潮中，核心驅動技術成為引領發展的關鍵力量，智控未來的愿景正逐步照進現實。作為電機控制系統的“智慧大腦”,MCU的性能也隨之躍升至全新境界。為精準回應市場對高能效、高精度、高可靠性電機控制方案及產品的迫切呼喚，新唐科技匠心打造新一代單電機控制利器——KM1M4BF6x系列MCU，強勢賦能熱泵、水泵、空調、風機等單電機控制領域的創新升級。

MCU在單電機控制中的核心作用

MCU（微控制器）是電機控制系統的“大腦”，負責執行算法、生成控制信號并協調各模塊工作。在單電機控制場景中，其核心職能包括：

? 能源轉換：將直流電（DC）轉換為交流電（AC），驅動電機運轉。
? 動態調控：根據輸入信號（如轉速指令）調節電機輸出扭矩和速度。
? 系統保護：監測電流、電壓、溫度等參數，觸發保護機制（如過流保護）。
? 通信交互：通過CAN總線或UART與上位機或其他控制器通信。

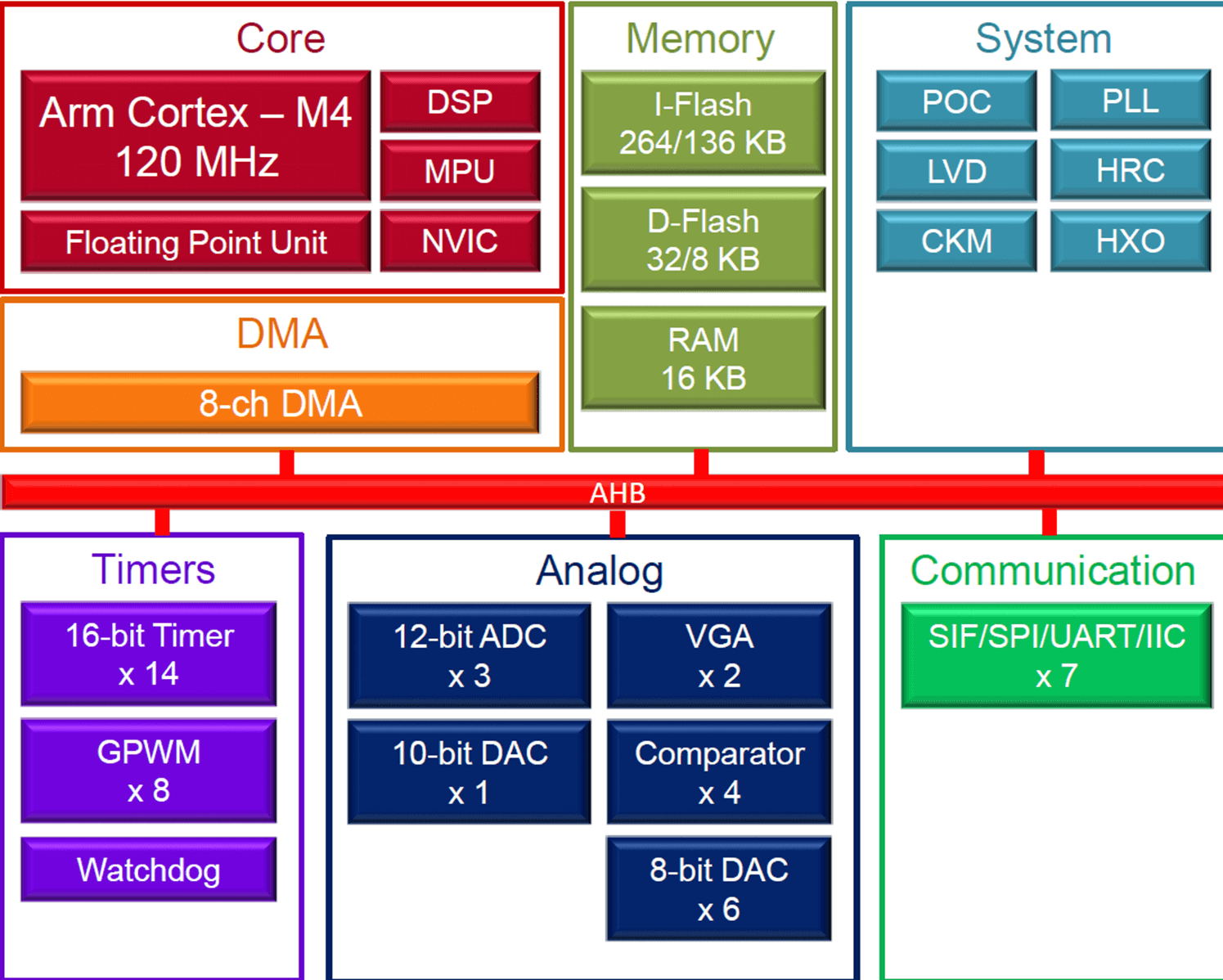

KM1M4BF6x單片機特點

在單電機控制領域，一款出色的 MCU 需要具備多方面卓越的功能特點，以應對復雜多變的電機控制場景，確保電機高效、穩定、安全地運行。KM1M4BF6x系列產品具有如下電機控制相關的特點：

1、強勁性能，滿足復雜計算需求

• 高性能內核：搭載【Arm Cortex – M4】?jī)?nèi)核，具備強大的運算能力。在全溫度范圍內，主頻能夠穩定達到160 MHz，在同類產品中性能出眾。這使得 MCU 能夠快速處理各種復雜的電機控制算法和指令，為電機的精準控制提供堅實的計算基礎。
• 浮點運算單元：內置浮點運算單元是提升計算能力的關鍵。電機控制算法中常常涉及大量的浮點數運算，如坐標變換、PID 控制等。浮點運算單元可以大幅度提升這些算法的計算速度，縮短環路控制的時間，確保在電機控制的特殊工況下，算法能夠及時響應并準確運行，從而實現電機的平穩高效控制和運行。

2、精準控制，保障電機運行質量

• 專用 PWM 單元：集成電機控制專用的互補 PWM 單元是實現高精度電機控制的核心。該單元能夠產生精確的脈沖寬度調制信號，實現對電機轉速、轉向和轉矩的精準控制。同時，自動插入死區時間的功能可以有效防止功率開關管的直通現象，避免因短路而損壞器件，為電機控制提供了強有力的支持，確保電機在不同工況下都能穩定運行。
• 高精度 ADC 采樣：內置兩組 12 – bit 高精度 ADC是獲取電機狀態信息的重要手段。它可以同時對多 BLDC 電機的三相（或者單相）電流進行精準采樣，實時監測電機的電流變化情況。通過對采樣數據的分析和處理，MCU 可以及時調整控制策略，實現對電機的精確控制，提高電機的運行效率和性能。

3、安全可靠，應對各種異常情況

• 先進控制算法：采用無感 FOC（磁場定向控制）控制算法是保障電機安全運行的重要措施。這種算法充分考慮了電機控制應用中會遇到的不同場景，如啟動、加速、減速、制動等，能夠根據電機的實際運行狀態自動調整控制參數，實現對電機的最優控制。同時，無感 FOC 算法不需要額外的位置傳感器，降低了系統成本和復雜性，提高了系統的可靠性。

4、高集成度，降低成本與空間

• 內置多種功能模塊：高集成度是現代 MCU 的發展趨勢，對于單電機控制 MCU 尤為重要。除了上述提到的 ADC、浮點運算單元、電機控制專用 PWM 外，還應內置差分的運算放大器和比較器等功能模塊。這些內置模塊可以減少外圍零部件的使用，降低系統的成本和復雜度。
• 節省 PCB 空間：由于內置了多種功能模塊，MCU 可以減少對外圍電路的依賴，從而節省 PCB 板的空間。這不僅有利于縮小產品的體積，提高產品的集成度，還可以降低 PCB 板的設計和制造成本，實現降本增效的雙重目的。

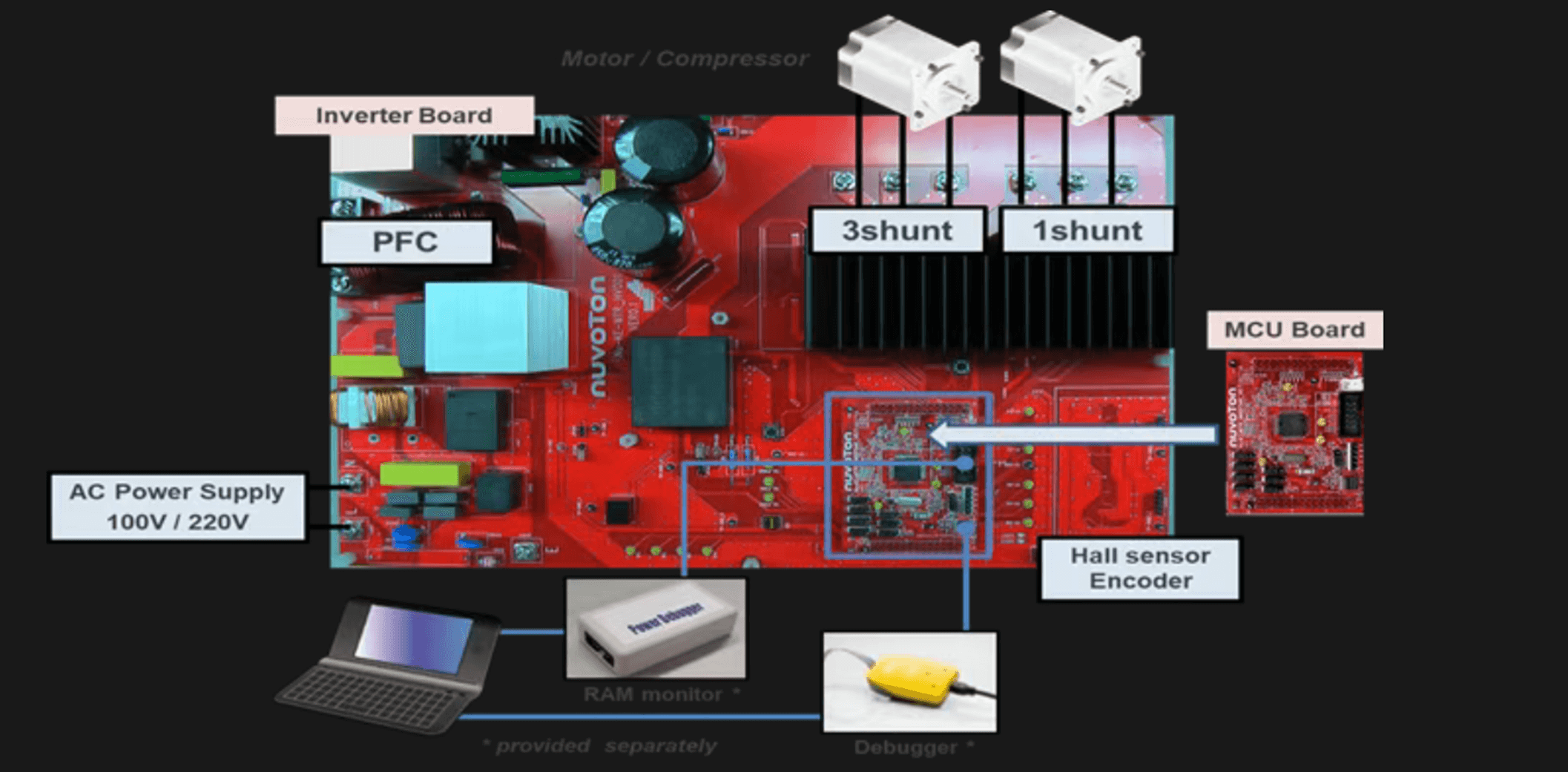

新唐KM1M4BF6x 單電機控制相關的參考方案

• 單電機+ PFC 單芯片解決方案，可支持單電機驅動同時實現高頻 PFC 控制。
• 支持單電阻電流檢測和3電阻電流檢測方式的切換。

>>>>

關于新唐科技

NUVOTON

網址：https://www.nuvoton.com

國家：中國臺灣

新唐公司成立于2008年，于2010年在臺灣證券交易所正式上市掛牌。新唐科技專注于開發微控制/微處理、智能家居及云端安全相關應用之IC、電池監控IC、影像感測IC、IoT應用IC、半導體組件等產品，相關產品在工業、車用、通訊、消費電子及計算機市場皆具領先地位；此外，新唐科技擁有的6吋晶圓制造廠，具備多樣性制程技術能力，提供專業化晶圓代工服務。2020年完成并購日本松下半導體。

新唐公司以靈活之技術、先進之設計能力及數字模擬整合技術能力提供客戶高性價比之產品，并重視與客戶及合作伙伴的長期關系，致力于產品、制程及服務的不斷創新。新唐科技在美國、中國大陸、以色列、印度、新加坡、韓國及日本等地均設有據點，以強化地區性客戶支持服務與全球運籌管理。

產品線詳細信息

中文名稱：新唐

產品分類：MCU

經營模式：代理

應用領域及市場

安防監控，工業控制，消費電子，智能家居等。

主要產品

MCU，音頻系統芯片，語音芯片，PC 電源管理等。微控制器生態系統有：8051、Cortex-M0、Cortex-M23、Cortex-M4、ARM9、Cortex-A35系列產品。

>>>>

關于豐寶電子

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

背景概述

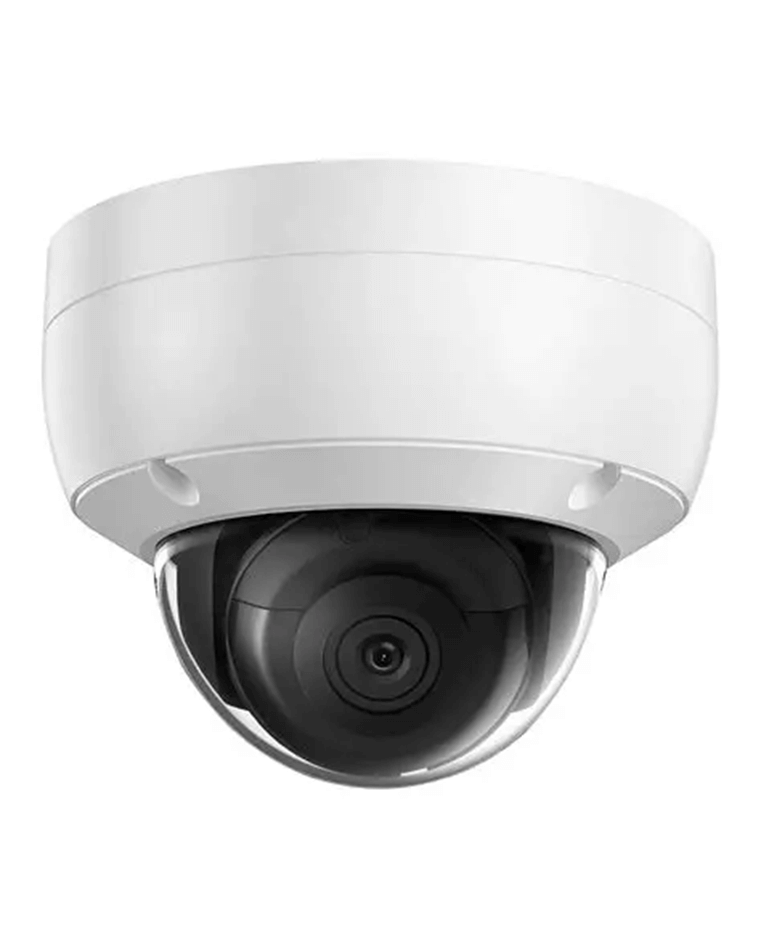

安防攝像頭作為現代安全防護體系的核心前端設備，其演進歷程堪稱信息技術革命的縮影。從最初的模擬監控時代，到網絡化、高清化的革命性跨越，再到以人工智能、物聯網和大數據為特征的智能化時代，安防攝像頭已徹底擺脫了功能單一的“圖像采集器”角色，演變?yōu)榧兄?、分析、決策于一體的智能邊緣節點。

在技術層面，現代智能安防攝像頭是光學、電子、通信和算法技術的復雜集成。其核心架構涵蓋光學感知系統（圖像傳感器與鏡頭）、視頻處理技術（3D降噪、寬動態WDR）、智能分析引擎（算法與算力）以及網絡傳輸系統（PoE、無線）?；诓煌螒B(tài)（球機、槍機、半球）、功能（AI智能、熱成像、全景）和應用場景（智慧城市、智能交通、智慧零售、智能家居），攝像頭呈現出高度的專業化與細分化的市場特征。

展望未來，安防攝像頭將繼續向感知多維化（多光譜融合）、認知深度化（從識別到理解）、架構協同化（云邊端協同）和運營綠色化（低功耗、隱私計算）的方向演進。其應用范疇將超越傳統安防邊界，深度融入各行各業的生產與管理系統，成為構建智慧社會不可或缺的關鍵基礎設施。

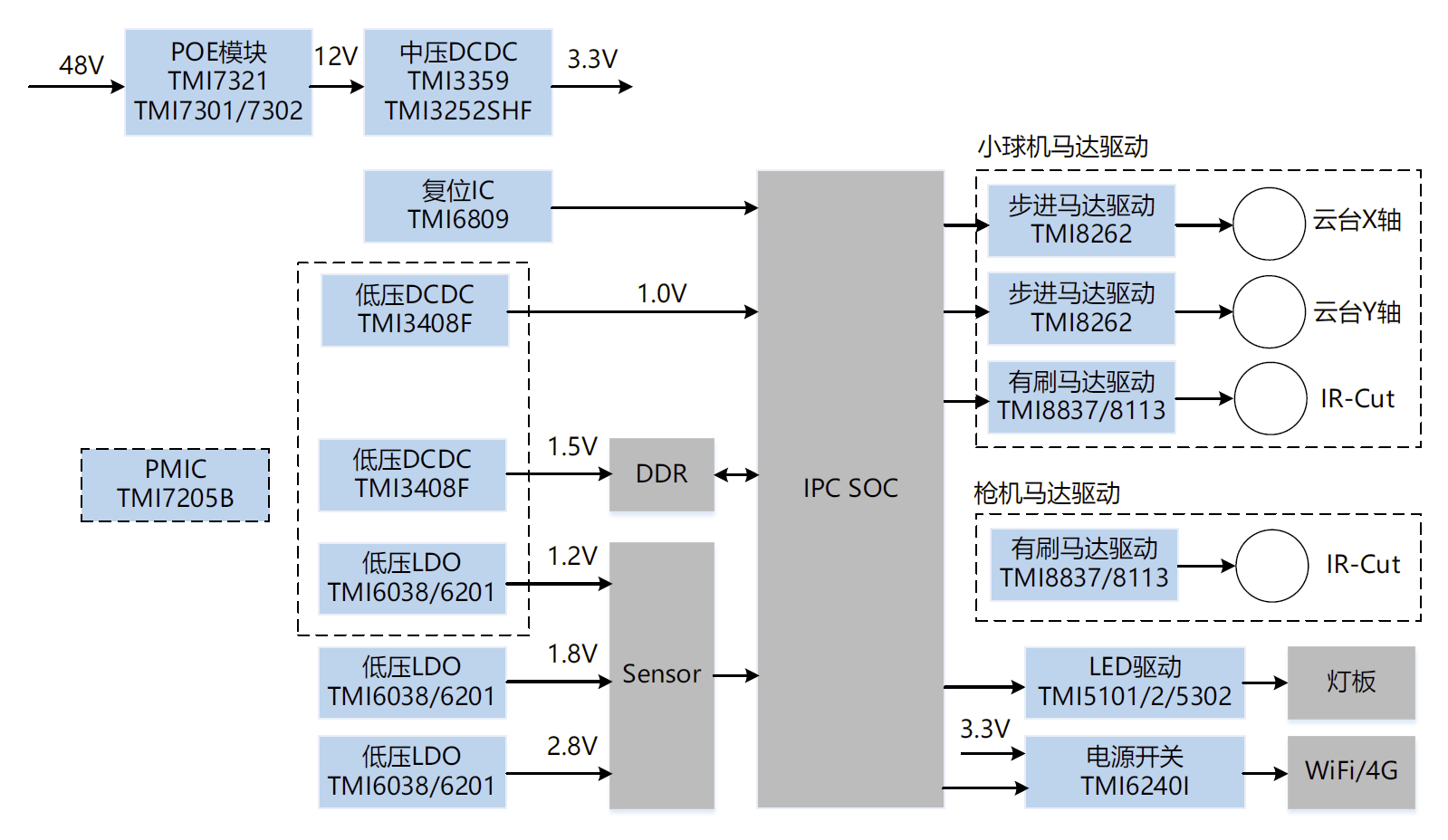

拓爾微在安防攝像頭中應用

(1) TMI7321 集成隔離DCDC變換器的PD控制器（POE）

• 協議+DCDC控制電路+POWER MOS，實現三合一
• 符合IEEE 802.3 af 規格
• 支持隔離無光耦原邊反饋Flyback及非隔離BUCK
• 內部過溫保護 ，開路保護，過壓欠壓保護
• 3A可編程電流限制

(2) TMI5302 30V2A高效率同步降壓PWM調光LED驅動

• 寬輸入電壓范圍：4V~30V
• 內部集成130mΩ/70mΩ 低導通阻抗MOSFET
• 支持2A持續輸出電流能力，支持1MHz 固定開關頻率
• 低至0.5%的LED額定電流，最大轉換占空比高達99%
• 超低FB電壓，精度滿足: 100±3mV
• LED開路保護、短路保護，采樣電阻短路保護，過流過溫保護

(3) TMI7205B 30V寬輸入高集成度PMIC

• buck1寬輸入電壓4.5V-30V，1.5MHz，輸出電流 1A，COT模式
• buck2 & buck3輸入電壓 2.7V-5.5V，輸出電流1A，2.3MHz，100%占空比
• LDO輸入電壓 2.5V-5.5V，1.5uA靜態電流，輸出電流300mA，70dB PSRR 1KHz

(4) TMI8160SI SPI/I2C復用功能的5通道馬達驅動芯片

• 工作電壓范圍：2.4V~5.5V
• SPI/I2C 復用通信接口
• 內置5通道全橋驅動電路, 1CH驅動直流有刷, 4CH驅動2組4線步進電機
• 最高支持256 細分
• 驅動能力，1~4CH持續電流0.9A/CH，5CH持續電流1.2A
• 力矩保持，電流自增益控制，IO擴展，抖頻功能，
• 欠壓保護，過壓保護，熱關斷

>>>>

拓爾微簡介

TOLL

網址：https://www.toll-semi.com/

國家：中國

拓爾微電子成立于2007年，是一家專注于高性能模擬及數?；旌闲酒邪l(fā)、設計與銷售的集成電路設計企業，致力于向個人消費電子、智能家居、網絡通信、工業控制等下游領域提供高性能芯片及模組產品。

產品線詳細信息

中文名稱：拓爾微

產品分類：模擬器件

經營模式：代理

應用領域及市場

智能家居，工業控制，通訊電子

主要產品

電源管理芯片

>>>>

豐寶簡介

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

一、背景概述

隨著科技的發展，自動駕駛技術日益發展和普及，從應用領域來看，可分為：城市交通道路車輛自動駕駛、特種工程作業車輛自動駕駛、農機車輛自動駕駛等。RTK?GNSS實時動態全球?qū)Ш叫l(wèi)星系統）是目前精準農業領域應用最廣泛的高精度定位技術。該技術通過在固定基準站和移動農機之間建立實時數據鏈路，利用載波相位差分原理消除衛星信號傳播過程中的大氣延遲、衛星軌道誤差等公共誤差源，從而將定位精度從米級提升至厘米級。在農業生產中，RTK?GNSS為拖拉機、聯合收割機、植保無人機等農業裝備提供了精確的位置基準，使其能夠嚴格按照預設的作業路徑進行直線行駛、等間距作業和重復路徑導航，這不僅顯著提高了播種行距一致性、施肥均勻度和收獲效率，還為實現基于處方圖的變量作業奠定了技術基礎，是現代精準農業不可或缺的核心技術。

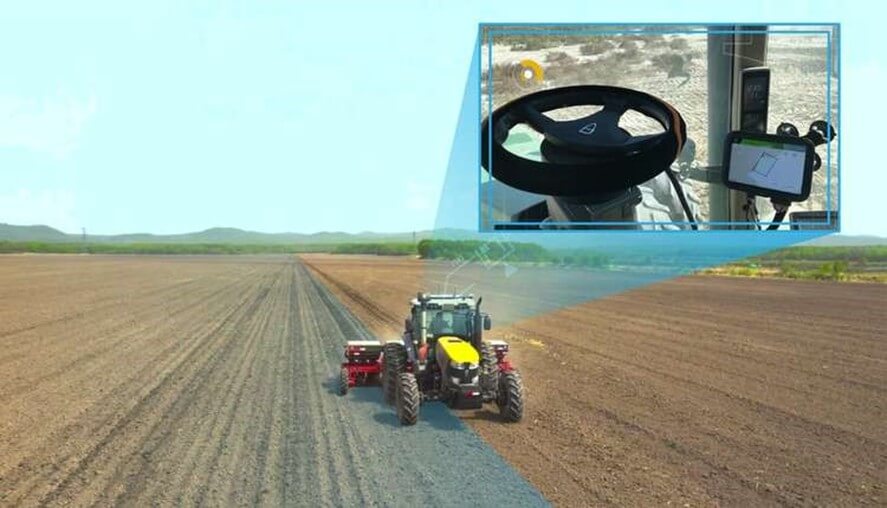

二、基于ZED-X20P在農機自動駕駛智能控制系統應用案例

采用域控制器作為大腦。ZED-X20P作為高精度定位單元，通過串口（如UART）或CAN總線將位置、航向、時間等信息發送給域控制器。域控制器則同時接收來自IMU（獲取姿態角速度）、攝像頭、激光雷達等傳感器的數據，運行融合算法，最終計算出控制指令，通過CAN總線發送給拖拉機的轉向、油門和農具控制系統。

解決實際作業場景問題例如，在地頭轉彎時，系統需要根據ZED-X20P提供的精確位置判斷何時提升農具、執行預設的轉彎模式。遇到臨時障礙物（如田間的石頭）時，系統需結合視覺/雷達的感知結果和精確位置，規劃局部避障路徑。ZED-X20P的可靠性對保障24小時不間斷作業至關重要。

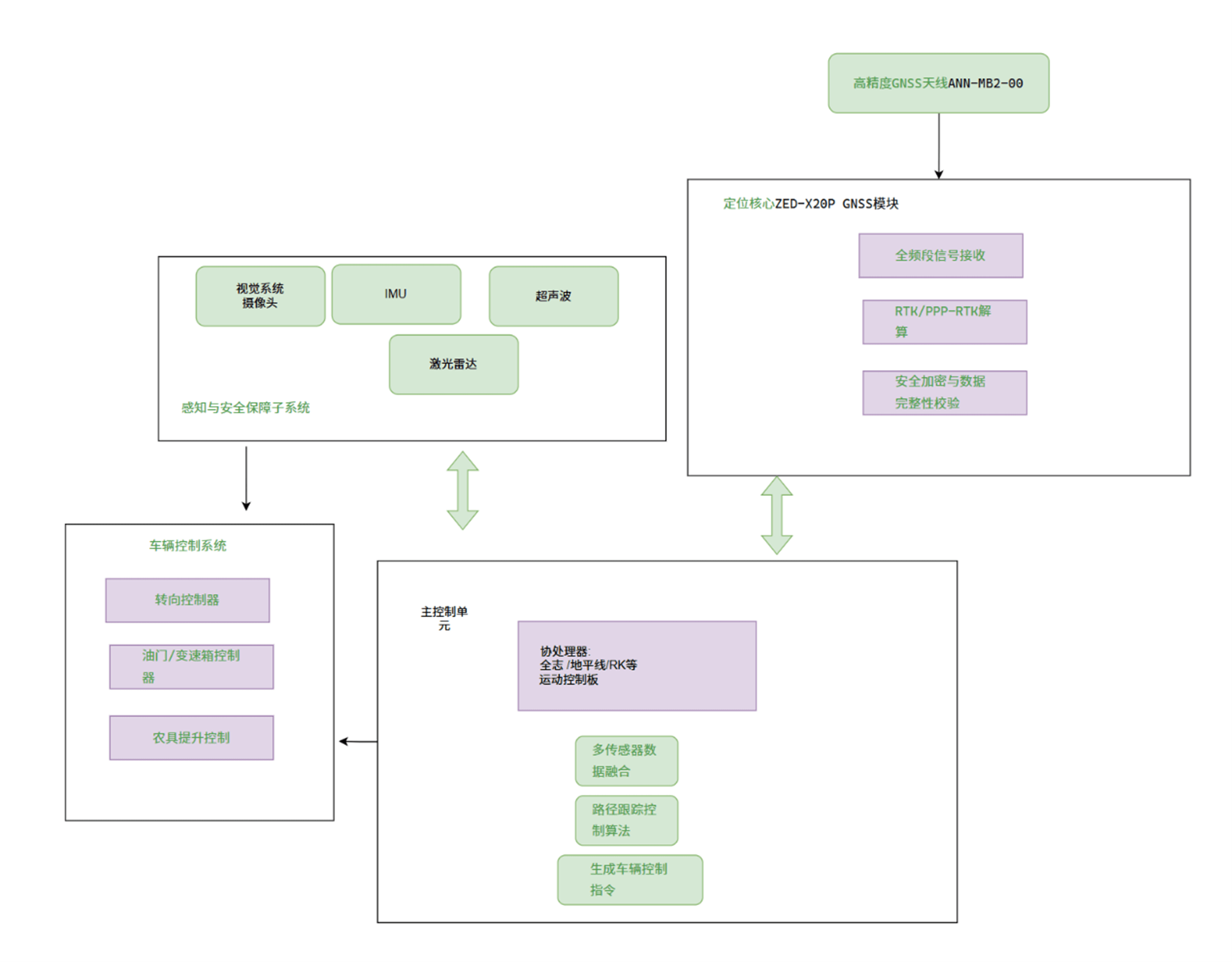

系統應用框圖：

三、ZED-X20P技術和應用電路

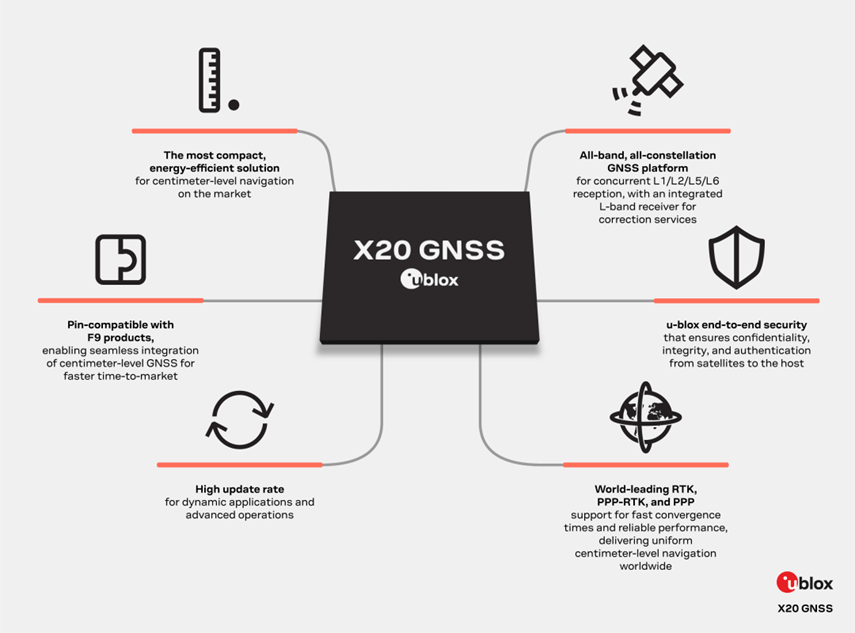

U-blox ZED-X20P全頻段高精度GNSS模塊，它能夠接收來自GPS、Galileo、北斗、QZSS和NavIC衛星的所有GNSS頻段（包括L頻段）的信號。在單芯片接收器上的集成度高，可實現全新的系統架構，為工業導航和機器人市場（產品如：無人駕駛車輛 (UAV)、導引系統和自動轉向應用）創造價值。

技術特點：

• 接收器類型
  • 672通道u-blox X20引擎
  • GPS L1C/A，L2C，L5
  • GAL E1B/C，E5a，E6
  • BDS B1I, B1C, B2a, B3I
  • QZSS L1C/A，L1C/B，L2C，L5，L6
  • NavIC L1，L5
  • SBAS L1C/A
• 高達25Hz RTK導航更新率
• 位置精度
  • RTK：0.01m + 1 ppm CEP
  • PPP：0.10m CEP
• 收斂時間
  • RTK：<10秒
  • PPP：<35分鐘
• 接收靈敏度
  • 跟蹤和導航：-167dBm
  • 冷啟動：-148dBm
  • 熱啟動：-157dBm
  • 重新采集：-16odBm
• 安全與可靠性
  • 安全啟動
  • 簽名固件
  • Galileo OSNMA防欺騙

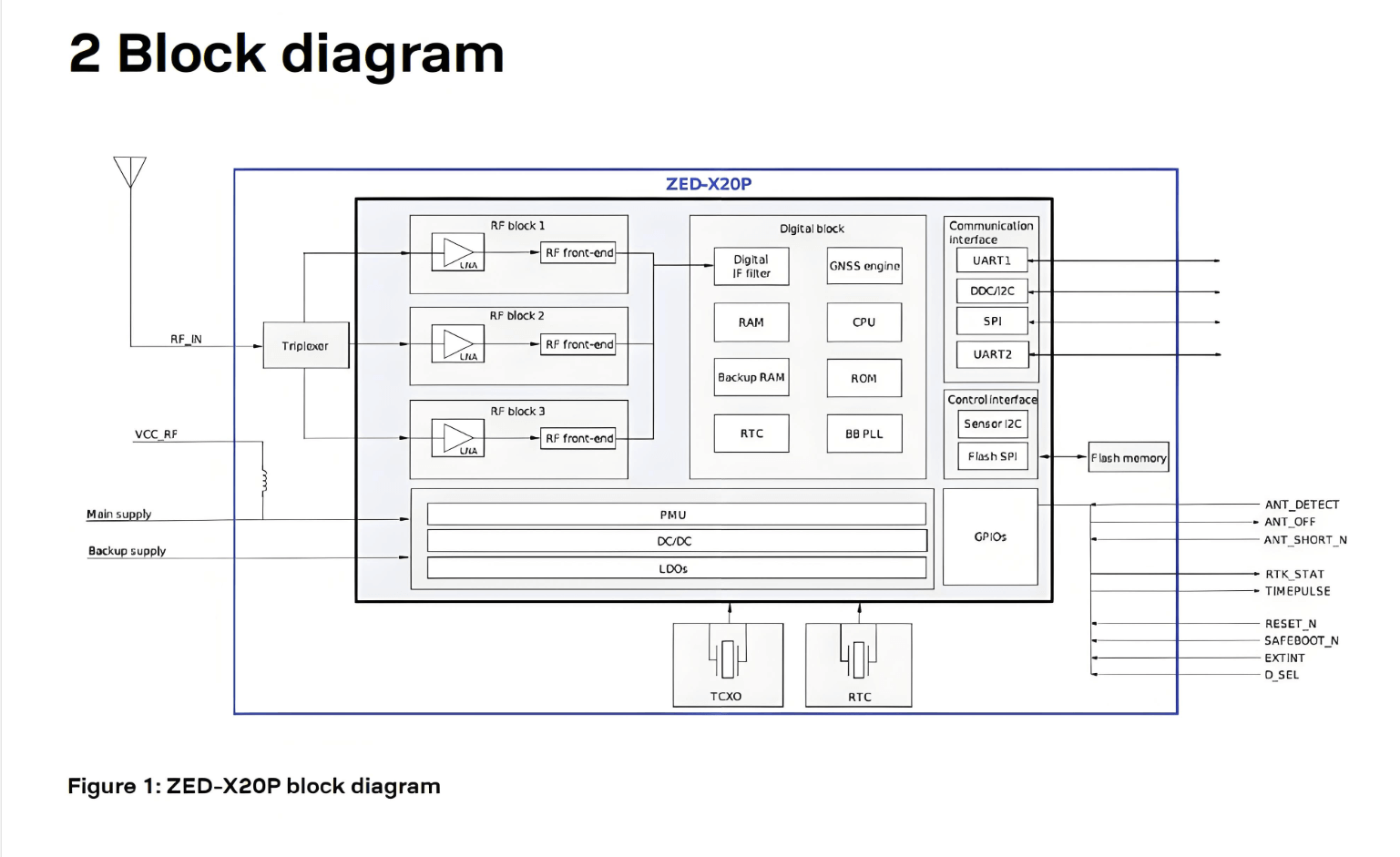

框圖：

四、ZED-X20P主要應用場景

• 無人機
• 機器人
• 工業導航
• 精準農業

>>>>?

UBLOX介紹

UBLOX

網址：https://www.u-blox.com/zh

國家：瑞士

u-blox （SIX：UBXN） 是汽車、工業和消費市場定位和無線通信領域的全球技術領導者。他們智能可靠的解決方案、服務和產品使人員、車輛和機器能夠確定其精確位置，并通過蜂窩和短程網絡進行無線通信。憑借廣泛的芯片、模塊以及安全數據服務和連接產品組合，u-blox 具有獨特的優勢，能夠幫助客戶快速、經濟高效地開發創新和可靠的物聯網解決方案。該公司總部位于瑞士塔爾維爾，在全球設有歐洲、亞洲和美國辦事處。

產品線詳細信息

中文名稱：優北羅

產品分類：模塊

經營模式：代理

應用領域及市場

定位及導航

主要產品

定位模塊

>>>>?
