近日《人臉識別技術應用安全管理辦法》正式公布，并自2025年6月1日起施行，《人臉識別技術應用安全管理辦法》對技術規范的核心要求可概括為以下四點：
國家互聯網信息辦公室
中華人民共和國公安部
令
第19號《人臉識別技術應用安全管理辦法》已經2024年9月30日國家互聯網信息辦公室2024年第23次室務會會議審議通過，并經公安部同意，現予公布，自2025年6月1日起施行。
國家互聯網信息辦公室主任 莊榮文
公安部部長 王小洪
2025年3月13日
人臉識別技術是基于生物特征識別的技術，通過采集人臉圖像或視頻流，提取面部特征點（如眼睛、鼻子、嘴部等）進行數字化建模，并與數據庫中的特征數據進行比對，實現身份驗證或識別。其核心技術包括：
安全加密技術是人臉識別應用的核心保障，其作用主要體現在以下層面：
安全芯片是一種專用安全硬件，具備防物理攻擊、抗側信道分析、數據加密存儲等核心能力，可為《人臉識別技術應用安全管理辦法》的落地提供以下技術支撐：
國民技術推出覆蓋安全芯片、固件、SDK 的一體化解決方案，助力客戶精簡開發鏈路，其核心優勢如下：
?痛點?：傳統系統易遭照片/面具攻擊，WiFi傳輸數據易被截獲。
?方案?：搭載安全芯片的智能門禁終端
應用效果?：實現物理級防偽，滿足《人臉識別技術應用安全管理辦法》全周期安全管控要求。
???痛點?：云端集中存儲人臉數據易成黑客靶點，傳輸泄露風險高。
?方案?：安防設備集成安全芯片
應用效果?：減少數據上傳量，符合《人臉識別技術應用安全管理辦法》”數據最小化”原則及本地化處理要求。
?痛點?：人工核驗效率低且身份冒用風險高；本地存儲數據易遭內部泄露。
?方案?：集成安全芯片的自助終端
應用效果?：規避內部泄露風險，滿足《人臉識別技術應用安全管理辦法》”住宿場景數據留存≤24小時”規定。
| 參數/產品 | Z32HUB | N32S032 | N32S033 | N32S003 |
| CPU | Arm? Cortex ?-M0 | |||
| FLASH (kbytes) | 320 | 320 | 512.00 | 64.0000 |
| RAM (kbytes) | 16 | 21 | 33.00 | 6.0000 |
| 最高主頻 | 60MHz | 80MHz | 80MHz | 48MHz |
| 算法 | 對稱密碼：AES/DES/3DES/SM1/SM4 公鑰密碼：RSA/ECC/SM2/SM9/LMS/XMSS/SPHINCS+ 雜湊密碼：SHA1/SHA2/SHA3 | |||
| 認證資質 | 國密二級 ITSEC EAL5+ | 國密二級 ITSEC EAL5+ | 國密二級 ITSEC EAL4+ | 國密二級 ITSEC EAL4+ |
>>>>
國民技術股份有限公司主營產品包括：通用MCU、安全芯片、可信計算芯片、智能卡芯片、非接讀寫芯片、藍牙芯片、RCC創新產品等，廣泛應用于網絡安全認證、電子銀行、電子證照、移動支付與移動安全、物聯網、工業聯網及工業控制、智能家電及智能家庭物聯網終端、消費電子、電機驅動、電池及能源管理、智能表計、醫療電子、汽車電子、安防、生物識別、通訊、傳感器、機器自動化等應用方向。
中文名稱：國民技術
產品分類：MCU
經營模式：代理
通用MCU，安全芯片
>>>>
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
在智能視覺技術高速發展的浪潮中，行業對芯片性能、能效比和開發效率的需求正呈現爆發式增長。面對多路高清視頻處理、實時智能分析和快速產品化落地的三重挑戰，RT-Thread操作系統攜手MC632X智能視覺處理器，帶來了突破性的解決方案。MC632X憑借高效快速、雙路顯示、全場景適配三大核心優勢重新定義邊緣視覺處理。
MC632X的RT-Thread版本SDK采用RT-Thread標準版，充分發揮其作為實時操作系統的卓越性能。該方案具有極快的啟動速度和高效的應用加載能力，顯著提升系統實時響應性能。接下來為大家展示圍繞MC632X三大核心優勢，RT-Thread+MC632X的解決方案，更直觀地體驗。
從視頻可以看出，MC632X從上電到加載進入RT-Thread系統非常快速高效，在保證啟動速度的同時實現了優異的能效控制。通過媒體子系統和操作系統分段加載技術的優化，系統啟動時間得到顯著縮減，同時快速啟動機制充分發揮了SoC的硬件性能，為消費級設備提供了從開機到成像的無感化完整解決方案。

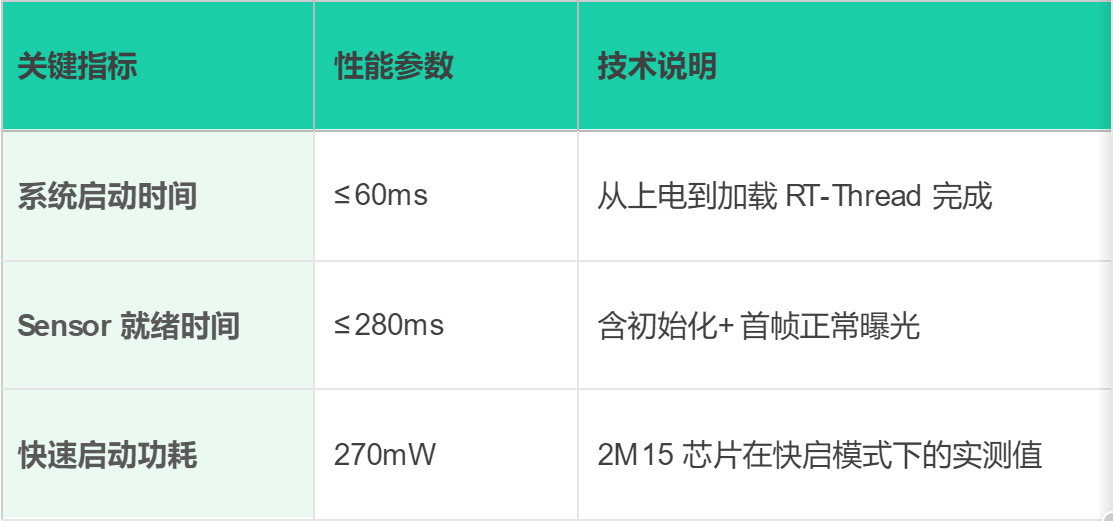

MC632X快速啟動性能指標
MC632X快速啟動相關案例

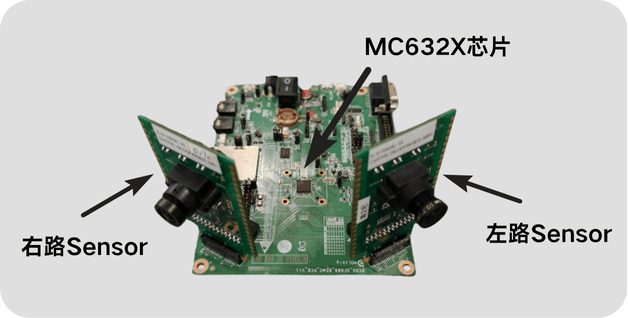

支持兩路不同Sensor同步輸出，雙路畫面獨立顯示或拼接顯示，同時可拼接兩路視頻輸出，實現更大視場角畫面。為當前市場主流兩路Sensor輸出產品提供SoC解決方案。

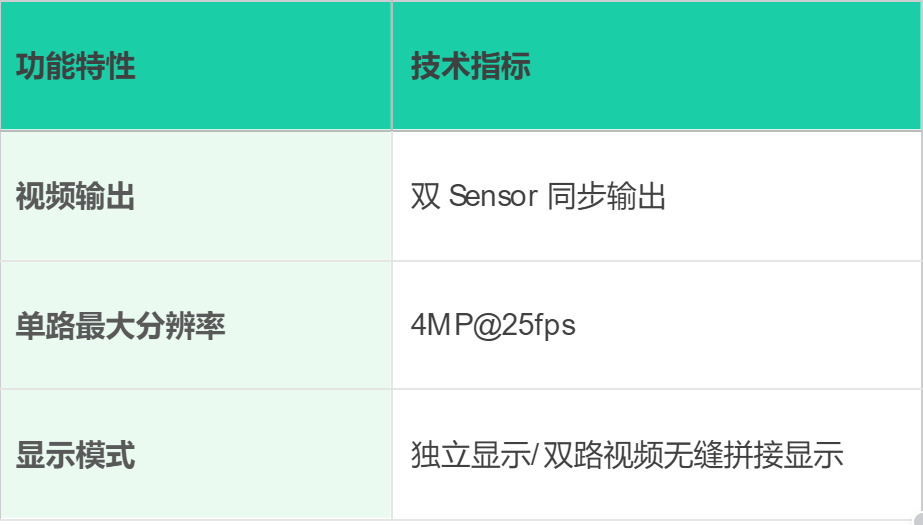

MC632X雙路視頻處理參數

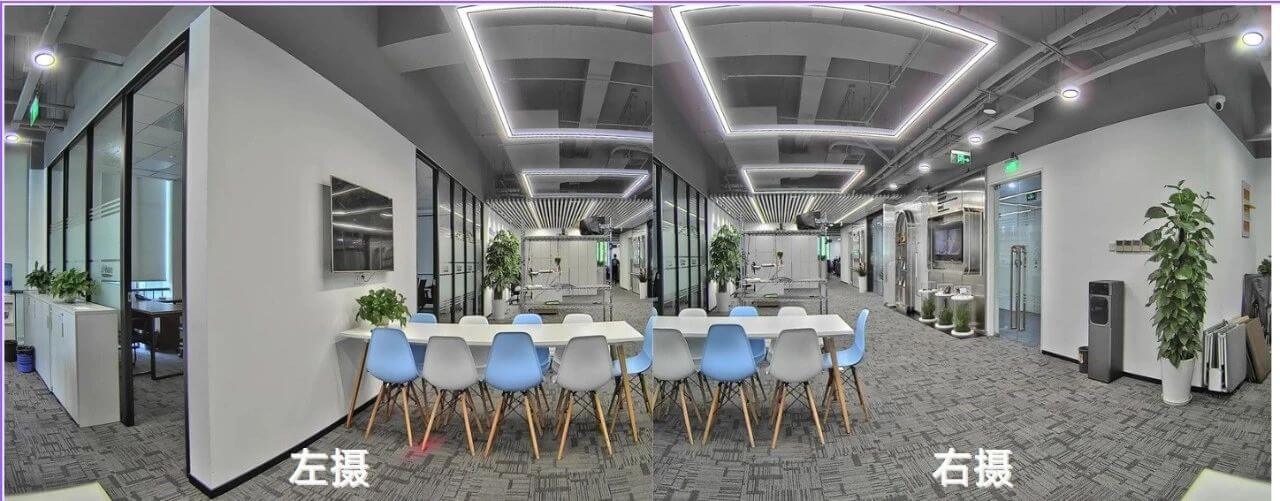

雙路畫面拼接效果展示
MC632X搭載富瀚新一代ISP，其自動曝光(AE)和自動白平衡(AWB)算法經過全面升級，顯著提升了畫面亮度表現和通透性。該方案具有以下優勢：整體清晰度優異、跨場景色彩還原度與一致性表現突出、在各種環境條件下均能保持出色的成像質量。能夠充分滿足多場景下的圖像處理需求。

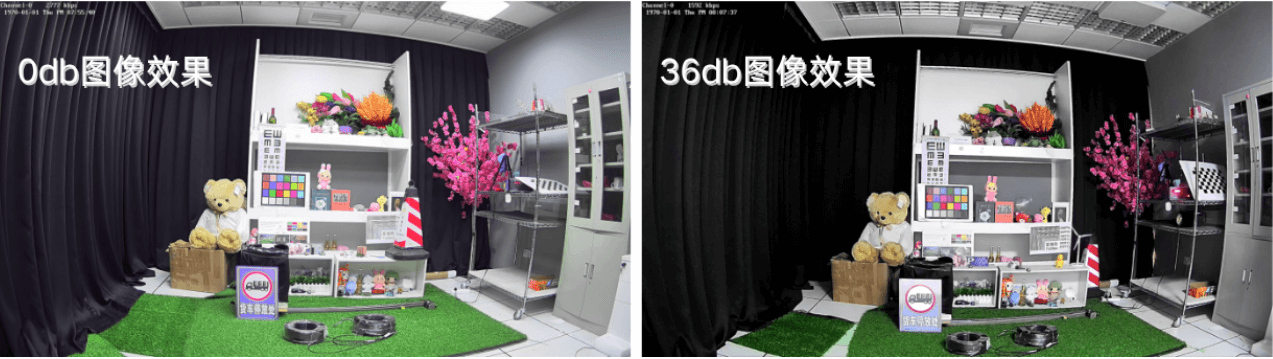

不同db下的圖像效果展示
MC632X雙路顯示相關案例

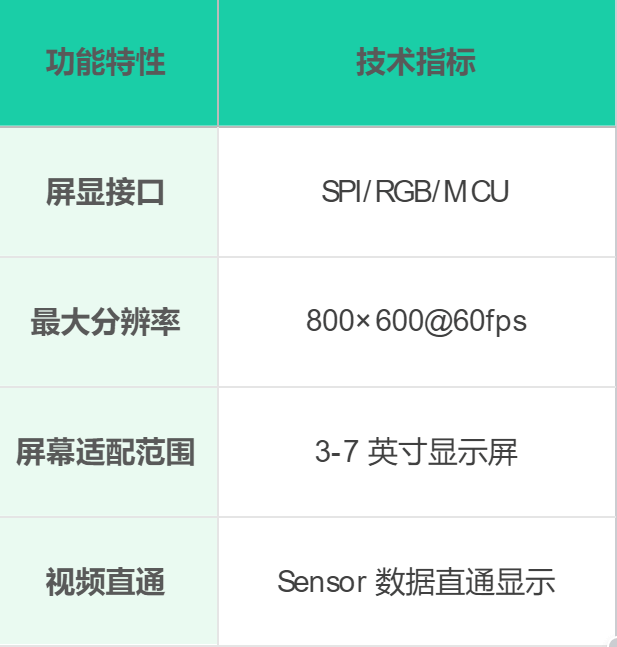

MC632X 核心顯示參數
顯示輸出方面，MC632X支持多種接口格式，適配3-7英寸各類顯示屏，支持Sensor數據直通顯示，同時兼容多種編碼格式的視頻輸出。
其顯示子系統具備智能分析疊加功能，可在視頻畫面上實時疊加以下AI檢測結果：人臉識別、人形檢測、人寵識別、車輛檢測…
典型應用場景包括：家庭視頻監控、樓宇門禁系統、智能考勤終端、道路監控設備…
MC632X屏顯典型應用案例
MC632X憑借優異的圖像處理能力和靈活的顯示接口配置，能夠充分滿足智能硬件市場多樣化的產品需求。

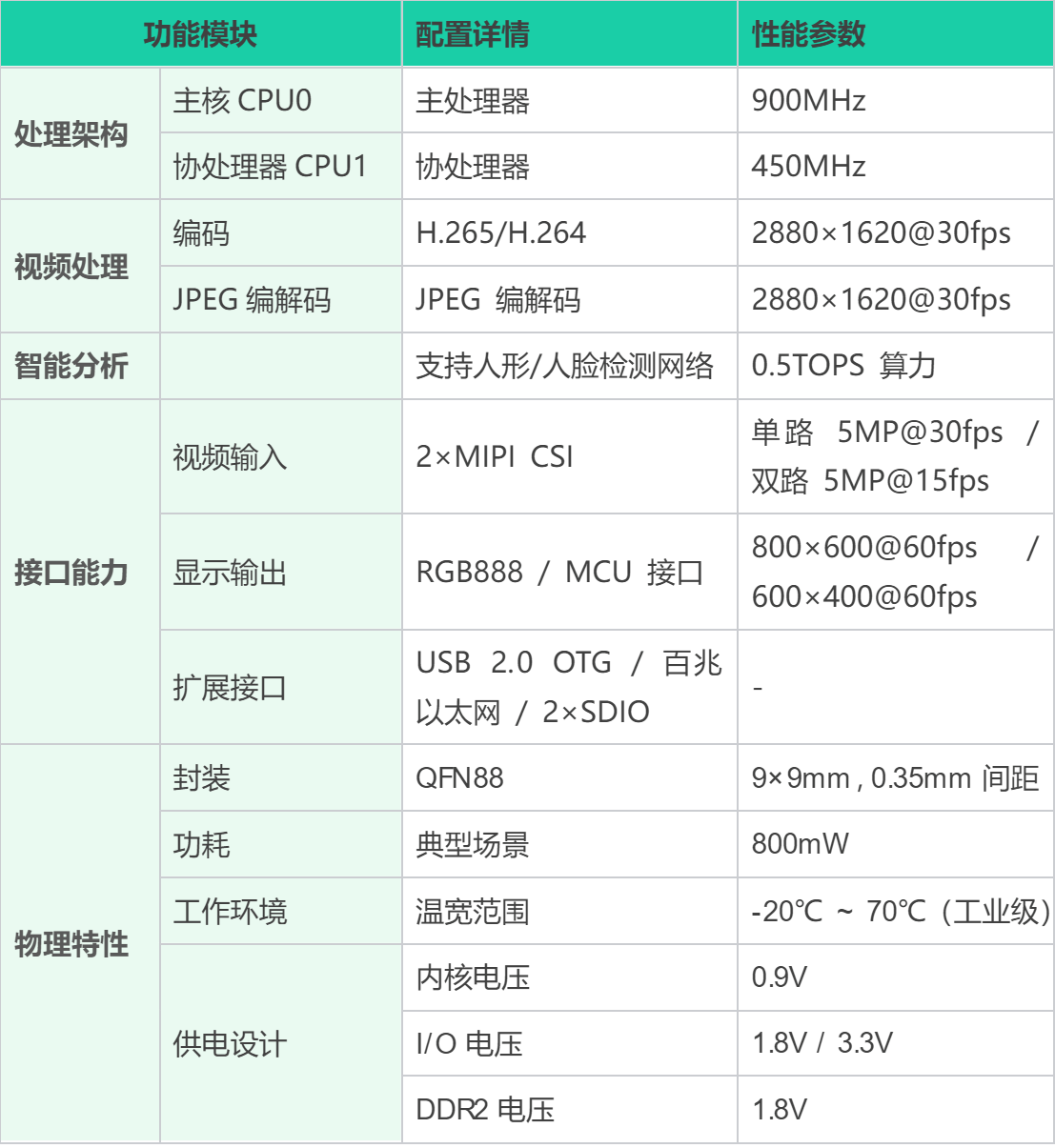

核心規格參數
申請試用
掃碼申請
或復制鏈接https://jsj.top/f/fjeysh
（預計7月下旬開始發放)
]]>心電監護儀是醫院實用的精密醫學儀器，能同時監護病人的動態實用的精密醫學儀器。該設備具有心電信息的采集、存儲、智能分析預警等功能。并具備精準監測、觸屏操控、簡單便捷等特點。
特瑞仕半導體株式會社開發了集小型化、高耐壓、線圈一體式降壓同步整流為一體的通用型”micro DC/DC”轉換器XCL247/XCL248系列。該產品憑借節省空間、輕載高效等易用特性，可廣泛應用于醫療領域/工業設備/消費電子等所有領域。
XCL247/XCL248的最大特點是兼具36V高耐壓與超省空間設計（圖1），且消耗電流僅為11μA。在VIN=12V、VOUT=5V、IOUT=1mA條件下效率達86%，IOUT=300mA時效率提升至88%，實現了從輕載到重載全范圍的高效運行（圖2）。通過活用這一省空間與高能效特性，可將傳統大尺寸中高耐壓LDO替換為XCL247/XCL248，輕松解決IC發熱課題（圖3：8.0×12.5mm ? 7.3×8.1mm實現40%面積縮減，發熱對策示例）。
XCL247/XCL248支持最大36V輸入電壓，可對應工業設備常用的12V/24V電源輸入。輸出電流最大600mA可充分滿足通信及傳感器需求，工作溫度范圍覆蓋-40℃至105℃。由于采用線圈一體式設計，可最小化PCB布線路徑，大幅降低電流回路產生的噪聲輻射。同時無需線圈選型，無需元件選配采購，可顯著減少評估注冊等開發周期與工時。
XCL247/XCL248系列采用的是P溝道驅動FET，替代高壓DC/DC轉換器中常用的N溝道驅動FET，實現了100%占空比對應。即使在輸入電壓低于輸出電壓設定值時，仍可直接導通輸入電壓進行輸出。這使得在輸入輸出電壓差較小的工況下也能安心使用（圖4）。此外，通過搭載提示輸出電壓穩定狀態的PowerGood功能與啟動時軟啟動功能，可滿足工業設備對后級負載系統電源時序控制的高要求。
XCL247系列采用PWM固定控制方式，能始終保持低紋波電壓的穩定運行；XCL248系列采用PWM/PFM自動切換控制，可在輕載到重載全程保持高效率，用戶可根據應用需求選擇最佳控制方式。封裝采用兼具小型化與散熱優勢的CoolPost型DFN3030-10B（3.0×3.0x1.7mm），雖是高耐壓產品卻通過可向基板散熱的結構設計，在小型化同時實現低發熱運行（圖5）。
圖1. XCL247/XCL248系列實裝電路
圖2. XCL247/XCL248系列效率圖
圖3. 使用 XCL247/XC248 系列替換 LDO
圖4. 即使輸入電壓下降也能保持穩定
圖5. 封裝DFN3030-10B（3.0×3.0x1.7mm）
XCL247/XCL248在心電監護儀中的核心作用：XCL247/XCL248系列降壓DC-DC芯片憑借
3V-36V寬輸入電壓、2.8V-6V可調輸出和超低靜態電流(11uA)，成為心電監護儀電源管理的理想選擇。
? 具體優勢如下：
? 整體運用框架：
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
新唐 MA35D0 系列實現消防控制器
內嵌DDR內存，3個CANFD，2個以太網，11個UART
NuMicro MA35D0系列產品擁有兩顆 64 位 Arm Cortex-A35 內核，執行速度可達 650 MHz。為了簡化系統設計和生產，MA35D0系列提供了 LQFP 封裝，并內嵌 DDR，最大容量達 256MB，能夠顯著的減少 PCB 層數、面積，以及降低電磁干擾。MA35D0系列提供多組高性能的通訊接口，如百兆以太網、SDIO3.0、高速 USB 2.0、CAN-FD 等。MA35D0系列支持 LCD 顯示控制器，分辨率可達 1920 x 1080 每秒 60 幀，內嵌圖形加速器、JPEG譯碼器等，帶來更好的圖形人機接口效果。
MA35D0內嵌DDR內存達 256MB，提供了 LQFP 封裝，方便硬件設計。
支持較新版本LINUX。支持QT、LVGL、EMWIN等GUI。
CANFD接口可以配置成CAN接口，所以硬件不需要修改，就可以把CAN通訊可靠的升級到CANFD通訊。新唐M2L31系列產品支持CAN與CANFD通訊，可以實現消防回路板功能。
MA35D1支持更高的性能，內嵌DDR內存最高可達512MB，支持BGA封裝，更多PIN腳，更小封裝。
新唐公司成立于2008年，于2010年在臺灣證券交易所正式上市掛牌。新唐科技專注于開發微控制/微處理、智能家居及云端安全相關應用之IC、電池監控IC、影像感測IC、IoT應用IC、半導體組件等產品，相關產品在工業、車用、通訊、消費電子及計算機市場皆具領先地位；此外，新唐科技擁有的6吋晶圓制造廠，具備多樣性制程技術能力，提供專業化晶圓代工服務。2020年完成并購日本松下半導體。
新唐公司以靈活之技術、先進之設計能力及數字模擬整合技術能力提供客戶高性價比之產品，并重視與客戶及合作伙伴的長期關系，致力于產品、制程及服務的不斷創新。新唐科技在美國、中國大陸、以色列、印度、新加坡、韓國及日本等地均設有據點，以強化地區性客戶支持服務與全球運籌管理。
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾＃诒本?、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
網絡攝像頭IPC（Internet Protocol Camera）是結合互聯網技術的新一代市場主流安防攝像機，常與路由器、交換機、NVR（網絡視頻錄像機）等設備組建成監控系統，它可以將視頻、音頻、報警及控制信號通過網絡傳輸，接受網絡監控主機（NVR或監控管理平臺）的管理。
中微愛芯研發的芯片可應用在網絡攝像頭（IPC）的音頻、機械結構驅動、電源等模塊，具體產品架構如下：
| 音頻模塊 | IR-CUT | 步進電機驅動 | 電源模塊 |
| AiP1351 | AP6208 | AiP2803 | AiP76XX 系列 |
| AiP1350 | AiP6108 AiP6108E | AiP2803L | AiP75XX 系列 |
| AiP8004 | AiP2803LS | AiP1117 系列 | |
| AiP8002D | AiP6133 | ||
| AiP24580 | AiP6188 | ||
| AiP4580/S | AiP6187 | ||
| AiP4558/S/L | |||
| AiP5532/4 |
音頻模塊在IPC系統中扮演著至關重要的角色，除了可實現智能語音交互控制功能，還可完成監控、安全警示及報警功能，改善用戶體驗，實現更靈活、更個性化的應用。音頻通信模塊包含麥克風運算放大器和揚聲器功率放大器，通過ADC和DAC實現模/數和數/模信號轉換，搭載DSP單元進行信號處理，中微愛芯可提供低噪聲運放和AB類、D類功放如下：
低噪聲運放：| 產品型號 | 電源電壓 | 通道 | 失調電壓 | 失調電流 | 單位增益帶寬 | 擺率 | 噪聲電壓 | 封裝 |
| AiP24580 | ±2~±18V | 1 | 3mV | 5nA | 12MHz | 5V/us | 6.5nv/√Hz | SOP14 |
| AiP4580 | ±2~±18V | 2 | 3mV | 5nA | 15MHz | 4.5V/us | 6.5nv/√Hz | MSOP8/SSOP8/SOP8/DIP8 |
| AiP4580S | ±2~±18V | 2 | 3mV | 5nA | 9MHz | 4V/us | 6.5nv/√Hz | |
| AiP4558 | ±1.5~±18V | 2 | 6mV | 2nA | 3MHz | 1.7V/us | 8nv/√Hz | SOP8/SIP8/DIP8/SOP8W |
| AiP4558S | ±1.5~±18V | 2 | 6mV | 2nA | 3MHz | 1.1V/us | 8nv/√Hz | SOP8/SIP8/DIP8 |
| AiP4558L | ±1.5~±9V | 2 | 6mV | 2nA | 3MHz | 0.7V/us | 8nv/√Hz | |
| AiP5532 | ±3~±18V | 2 | 0.5mV | 10nA | 7MHz | 6V/us | 5nv/√Hz | SOP8/DIP8 |
| AiP5534 | ±3~±18V | 1 | 0.5mV | 20nA | 24MHz | 13V/us | 5nv/√Hz |
功放：| 產品型號 | 功放類型 | 關斷電平 | CH | 電源范圍 | 輸出功率 | 關斷電流 | 封裝 |
| AiP8002D | AB類 | H | 1 | 1.8~5.5V | 2W@(RL=40,V.=5V,THD+N=1%) | 0.5 | DIP8/SOP8 MSOP8/ESOP8 |
| AiP8004 | AB類 | H | 1 | 2.0V~5.5V | 4W@(RL=20,VD=5V.THD+N=10%) | <1 | ESOP8 |
| AiP1350 | D類 | H | 1 | 2.0V~5.5V | 4W@(RL=20.V=5V,THD<10%.BTL應用) | 12 | ESOP8 |
| AiP1351 | D類 | H | 1 | 2.0V~5.5V | 3W@(RL=40.V=5V.THD<1%.BTL 應用) | 12 | MSOP8 |
這四款音頻功放芯片均內置了過熱保護機制，通過配置外圍參數可以調整放大器的電壓增益，輸出無需外接耦合電容或自舉電容，通過控制SD進入關斷模式，從而減少功耗，芯片單位增益穩定，應用方便。除此之外中微愛芯的低噪聲運放借其寬泛的工作電壓范圍，以及超低輸入電壓噪聲密度，為安防攝像頭的音頻通信質量提供了堅實的保障。
步進電機驅動步進電機驅動器在攝像頭云臺中的主要作用是提供精確、可靠的動力支持，實現攝像頭云臺的旋轉、升降及定位功能。中微愛芯可提供單路輸出電流230mA～500mA的步進電機驅動芯片，電路擁有集成度高、易于控制等特點，可匹配不同電壓、電流規格的步進電機。
| 產品型號 | 內部模塊 | 最大工作電壓 | 最大單路輸出電流 | 輸入信號兼容 | 封裝 |
| AiP2803 | 達林頓陣列 | 50V | 500mA | TTL/CMOS 邏輯信號 | DIP18/SOP18 TSSOP20 |
| AiP2803L | 達林頓陣列 | 40V | 350mA | TTL/CMOS 邏輯信號 | DIP18/SOP18 SSOP24 |
| AiP2803LS | 達林頓陣列 | 15V | 350mA | TTL/CMOS 邏輯信號 | SOP18/TSSOP20SSOP24 |
直流電機驅動家用攝像頭（如槍球一體攝像頭）的電機驅動模塊常常同時包含步進電機和直流電機，比如用于旋轉和俯仰調整，因此中微愛芯推出集成通道步進電機驅動、一通道直流電機，支持低壓5V供電，具有多保護功能，欠壓鎖定 (UVLO) 和熱關斷 (TSD)，適配需要混合控制的應用?可簡化復雜系統的電路方案中。
| 產品型號 | 內部模塊 | 邏輯電源 | 功率電源 | 控制端口 | 步進電機驅動 | 直流電機驅動 | 系統時鐘 | 封裝形式 |
| AiP6188 | 步進電機 | 2.7V~5.5V | 1V~5.5V | IIC | 1.1A | – | 內置時鐘/外灌時鐘 | QFN20 TSSOP20 |
| 直流電機 | – | 0.7A | ||||||
| AiP6187 | 步進電機 | 2.7V~5.5V | 1V~5.5V | IIC | 1.1A | – | 內置時鐘 | QFN24 TSSOP24 SSOP24 |
| 直流電機 | – | 0.7A |
IR-CUTIR-CUT又稱雙濾光片切換器，在攝像頭鏡頭和感光芯片之間起到濾光的作用，能夠大大改善IPC的圖像質量。其內部由雙濾光片（一片紅外截止濾光片和一片全透濾光片） + 電機驅動構成。當攝像頭環境光線充足，切換到紅外截止濾光片，此時圖像顏色非常好，當環境光線很暗，紅外燈開啟，切換到全透濾光片，此時圖像為黑白清晰圖像。
中微愛芯可提供下列IR-CUT電機驅動芯片：
| 產品型號 | 內部模塊 | 最大集電極-發射極電壓 VCE (達林頓陣列模塊) | 最大電源電壓VCC (H 橋驅動模塊) | 最大輸出電流 | 封裝 |
| AiP6108 | 達林頓陣列 | 50V | – | 150mA | SSOP24 |
| H橋驅動 | – | 6V | 150mA | ||
| AiP6108E | 達林頓陣列 | 40V | – | 350mA | SSOP24 |
| H橋驅動 | – | 14V | 150mA | ||
| AiP6208 | H橋驅動 | – | 14V | 150mA | SOP8 |
低壓差線性穩壓器LDO（Low Dropout Regulator）在攝像頭中扮演著至關重要的角色，高紋波抑制比（PSRR）和低噪聲特性使得LDO能夠最大限度降低來自開關穩壓器的紋波電壓，提供穩定的電壓輸出，為攝像頭提供優質的電源管理功能。由于CMOS圖像傳感器對標稱輸入電壓的變化十分敏感，因此穩定的電壓也有助于攝像頭獲得更清晰的圖像。
中微愛芯可提供多系列、多電壓點的LDO可供選擇，如AiP76XX、AiP75XX系列，AiP1117系列，更有電壓點可在1.25V～13.8V間調節的AiP1117-ADJ電路可選，滿足多種電路需求。
| 產品型號 | 電壓點 | 輸出電流 | 封裝 | ||||||||
| AiP76XX系列 | 0.8V | 1.2V | 1.3V | 1.5V | 1.8V | 2.2V | 2.5V | 2.6V | 2.8V | 300mA | SOT23-5 DFN4 |
| 2.85V | 3V | 3.3V | 3.6V | 4.0V | 4.2V | 4.4V | 5.0V | – | 300mA | ||
| AiP75XX系列 | 2.5V | 3V | 3.6V | 4.0V | 4.4V | 2.5V | – | – | – | 200mA | TO92 SOT89-3 |
| AiP1117系列 | 1.2V | 1.5V | 1.8V | 2.5V | 2.85V | 3.3V | 5V | ADJ(1.25V~13.8V) | 1000mA | SOT223/T0252 SOT89-3 | |
近年來隨著安防IPC領域市場規模的持續擴張，芯片作為安防IPC產業鏈中的核心環節，市場需求也穩步提升。我司芯片可以應用在安防產品的電源、音頻、電機驅動、IR-CUT等多個模塊，產品種類豐富，性能優秀，適配度高。想要了解更多關于安防領域的產品相關信息，歡迎咨詢我司業務人員。
中微愛芯擁有一支有著豐富專業知識和經驗的團隊，擁有完善的IC設計系統，擁有CMOS、BICMOS 、BIPOLAR設計能力。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、驅動、運放、電源、音響、遙控器、通信、配套等多個系列幾百個品種，覆蓋家電、物聯網、音視頻電子、汽車、工控、通信等多個領域。
中文名稱：中微愛芯
產品分類：模擬器件,MCU
經營模式：代理
運放，電源芯片，MCU
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
在光模塊中，激光器是產生光信號的關鍵元件；激光器的輸出功率和波長都會受到溫度的影響，因此需要控制激光器的溫度來保持其輸出性能的穩定。TEC(Thermo Electric Cooler) 熱電制冷器是一種控制激光器溫度的裝置；在光模塊中，TEC通常被放置在激光器或光電元件的背面與其直接接觸。TEC與元件之間使用導熱材料來提高熱傳遞效率，通過控制TEC使其保持在一個恒定的溫度范圍內。
TEC利用半導體材料的珀爾帖（Peltier）效應制成。所謂珀爾帖效應，是指當直流電流通過兩種半導體材料組成的電偶時，一端吸熱、一端放熱的現象。TEC采用重?fù)诫s的 N 型和 P 型導體材料，多對PN結通過電極連在一起，并且夾在兩個陶瓷電極之間，并行發熱或制冷。
由于珀爾帖效應可以通過電流線性控制，TEC需要一個電平可以翻轉的電源以提供差分驅動電壓。脈沖寬度調制（PWM）控制差分輸出電壓，使流經 TEC 的電流改變大小和方向。通過電流的反饋調節，TEC 可以高精度控制各種分立器件的溫度，如光纖激光驅動器，精密電壓基準，或其它的溫度敏感型器件。
為了控制溫度，需要一個由熱敏電阻、TEC和TEC控制器組成的環路；TEC控制器將熱敏電阻反饋電壓與代表目標溫度的基準電壓進行比較，然后控制流經TEC的電流，從而調整TEC傳輸?shù)臒崃?；微控制器用于監測和控制熱環路。TEC控制器是實現TEC制冷控制的重要組成部分，其性能指標和功能特性對于整個系統的性能和穩定性有著重要的影響；本文介紹的SGM41299 TEC控制器能助力客戶光模塊熱設計。
SGM41299是一款集成式TEC控制器，它包括差分驅動、脈沖寬度調制和兩個零偏、軌到軌斬波放大器等。
SGM41299主要包括溫度檢測電路、誤差放大器和補償器、TEC電壓/電流檢測和限值電路、差分電壓驅動器。PWM在H橋配置下控制內部功率MOSFET，通過測量熱敏電阻反饋電壓，并使用集成運算放大器作為比例-積分-微分(PID)補償器來調理信號，將模塊溫度建立至可編程的目標溫度。
電壓驅動器可以是線性模式、開關模式或混合電橋。線性模式驅動器更簡單且更小，但效率不佳。開關模式驅動器具有良好的效率，但輸出端需要額外的濾波電感和電容。SGM41299使用混合配置，含有一個線性驅動器和一個開關模式驅動器，體積較大濾波元件數量減半，同時能夠保持高效率性能。
模擬熱反饋環路包括兩級，由兩個放大器構成。第一個放大器接受熱敏電阻反饋電壓(VFB)，將該輸入轉換為線性電壓輸出。此電壓代表對象溫度，饋入補償放大器中，與溫度設定電壓進行比較，產生一個與二者之差成比例的誤差電壓。第二個放大器通常用來構建PID補償器。
