音頻穩壓技術的演變深刻反映了人類對高保真音質的追求與電子技術進步之間的相互作用，其發展脈絡可概括為以下幾個關鍵階段：
1. 奠基時期（電子管時代至二戰）
2. 集成化突破（1970-1980年代）
3. 數字音頻革命（1990年代）
3. 混合架構時代（21世紀初）
XC9711系列是一款內置N溝道-N溝道驅動FET的自舉式同步降壓DC/DC轉換器。
1． 高精度信號處理場景
憑借超低紋波特性（典型值<10μV），特別適合麥克風陣列、ADC/DAC供電等對電源噪聲極度敏感的音頻前端電路，可顯著降低底噪對弱信號采集的影響。
2． 數字音頻系統優化
在DSP處理器、FPGA音頻處理模塊等數字電路中，能有效隔離數字電路開關噪聲，保障數模轉換環節的信號純凈度。隨著便攜式音頻設備的革新，XC9711 采用創新的動態電壓調節技術，在維持LDO級低噪聲輸出的同時，效率較傳統方案提升40%，為麥克風、智能音箱等設備提供更長的續航時間。并且作為高耐壓的 DCDC，整體實裝面積可以做到很小，不需要增加很多外圍來進行濾波等操作。其多通道集成設計（支持±15V雙路輸出）可直接替換傳統78/79系列穩壓器，解決多年來的發熱嚴重，效率不高等問題，適用于專業調音臺、高保真功放等設備升級。最新實測數據顯示，在20Hz-20kHz頻段內THD+N指標優于-120dB，達到錄音棚級電源標準。
>>>>
>>>>
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾＃诒本?、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
隨著我國糖尿病患者以及老年人群體逐年增加，便攜式血糖儀的運用場景越來越廣泛。廣泛運用與糖尿病患者空腹或者餐后血糖監測，輔助調節飲食、藥物劑量。老年人群體可以簡化操作流程，降低使用門檻。也可在醫院快速篩查，縮短檢測時間，其中還能通過藍牙傳輸至手機APP生成趨勢圖，實時觀察健康狀態。
XCL108系列是特瑞仕半導體株式會社推出的超低功耗線圈一體型升壓型同步整流 DC/DC 轉換器，該轉換器具有超低功耗、小型化的特點，其最大的特點是只有400nA的超低靜態功耗，顯著提升輕負載效率，在藍牙、傳感器、MCU休眠時可用于小型化設備、干電池產品、紐扣電池產品等小型化便攜式產品，能大大增加產品的續航，節省PCB空間，極大方便產品更新迭代或者增加功能。
① 超低功耗設計大大延長設備續航，400nA級靜態電流，待機狀態下功耗極低，約為傳統轉換器（如TPS61099）的1/5，顯著延長干電池電池供電血糖儀的壽命（預估續航提升30%-50%）有助于延長電池壽命并減少電池容量/尺寸。
② 有著智能功耗管理模式， PWM/PFM自動切換技術：輕負載時自動切入PFM模式（如待機狀態），重負載時切換PWM保障輸出穩定，整體能效提升20%以上（10μA負載效率達89.9%），不需要復雜的MCU使用IO口控制，能節省IO口數量，減少軟件調配。
③ XCL108系列的線圈一體型構造，采用CL-2025-02（2.5 x 2.0 x h1.04mm）封裝，體積小、噪音低可最大限度的簡化PCB上的空間，把電感包在IC上，整體的體積、噪聲、EMI會做到非常小。從而大幅降低該電流環路的噪聲輻射。體積做小的同時，可以通過銅柱去接觸PCB，從而把熱量傳導至PCB上，散熱能力比分離式DCDC更好，從而導致產品的熱噪聲大大減少，有助于產品的噪聲輻射減少。另外，把定制電感包在一起大大減少了電感的選配時間以及硬件設計空間，減少外部采購電感所需要的時間和精力。有極強的抗干擾與溫度補償，內置軟啟動功能（10ms）抑制電流突變，支持-40℃~+105℃寬溫運行，確保血糖儀在極端環境（如戶外、車載）下數據準確。?
④ 能穩定輸出3.3V/5V電壓，可直接為藍牙芯片供電，實現血糖數據實時同步至手機APP，兼容微功耗傳感器，輸出波動率<±1%，滿足電化學血糖傳感器對電源純凈度的苛刻要求。
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
心電監護儀是醫院實用的精密醫學儀器，能同時監護病人的動態實用的精密醫學儀器。該設備具有心電信息的采集、存儲、智能分析預警等功能。并具備精準監測、觸屏操控、簡單便捷等特點。
特瑞仕半導體株式會社開發了集小型化、高耐壓、線圈一體式降壓同步整流為一體的通用型”micro DC/DC”轉換器XCL247/XCL248系列。該產品憑借節省空間、輕載高效等易用特性，可廣泛應用于醫療領域/工業設備/消費電子等所有領域。
XCL247/XCL248的最大特點是兼具36V高耐壓與超省空間設計（圖1），且消耗電流僅為11μA。在VIN=12V、VOUT=5V、IOUT=1mA條件下效率達86%，IOUT=300mA時效率提升至88%，實現了從輕載到重載全范圍的高效運行（圖2）。通過活用這一省空間與高能效特性，可將傳統大尺寸中高耐壓LDO替換為XCL247/XCL248，輕松解決IC發熱課題（圖3：8.0×12.5mm ? 7.3×8.1mm實現40%面積縮減，發熱對策示例）。
XCL247/XCL248支持最大36V輸入電壓，可對應工業設備常用的12V/24V電源輸入。輸出電流最大600mA可充分滿足通信及傳感器需求，工作溫度范圍覆蓋-40℃至105℃。由于采用線圈一體式設計，可最小化PCB布線路徑，大幅降低電流回路產生的噪聲輻射。同時無需線圈選型，無需元件選配采購，可顯著減少評估注冊等開發周期與工時。
XCL247/XCL248系列采用的是P溝道驅動FET，替代高壓DC/DC轉換器中常用的N溝道驅動FET，實現了100%占空比對應。即使在輸入電壓低于輸出電壓設定值時，仍可直接導通輸入電壓進行輸出。這使得在輸入輸出電壓差較小的工況下也能安心使用（圖4）。此外，通過搭載提示輸出電壓穩定狀態的PowerGood功能與啟動時軟啟動功能，可滿足工業設備對后級負載系統電源時序控制的高要求。
XCL247系列采用PWM固定控制方式，能始終保持低紋波電壓的穩定運行；XCL248系列采用PWM/PFM自動切換控制，可在輕載到重載全程保持高效率，用戶可根據應用需求選擇最佳控制方式。封裝采用兼具小型化與散熱優勢的CoolPost型DFN3030-10B（3.0×3.0x1.7mm），雖是高耐壓產品卻通過可向基板散熱的結構設計，在小型化同時實現低發熱運行（圖5）。
圖1. XCL247/XCL248系列實裝電路

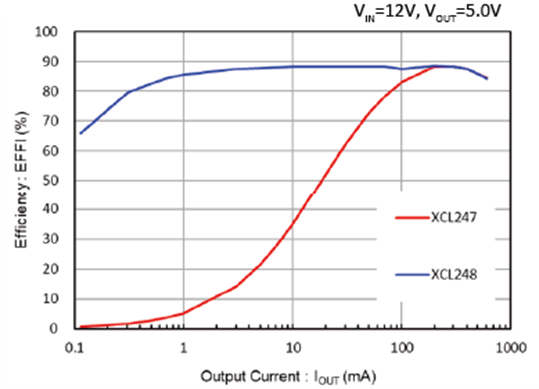

圖2. XCL247/XCL248系列效率圖

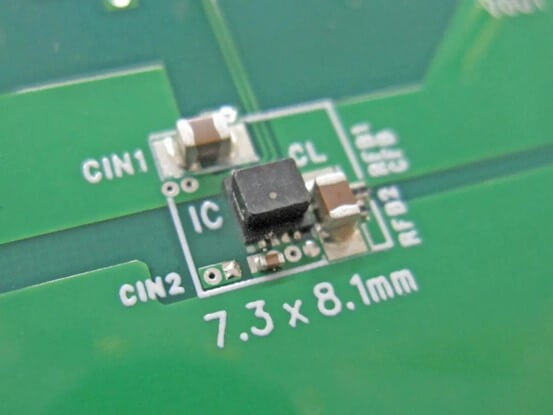

圖3. 使用 XCL247/XC248 系列替換 LDO
圖4. 即使輸入電壓下降也能保持穩定
圖5. 封裝DFN3030-10B（3.0×3.0x1.7mm）
XCL247/XCL248在心電監護儀中的核心作用：XCL247/XCL248系列降壓DC-DC芯片憑借
3V-36V寬輸入電壓、2.8V-6V可調輸出和超低靜態電流(11uA)，成為心電監護儀電源管理的理想選擇。
? 具體優勢如下：

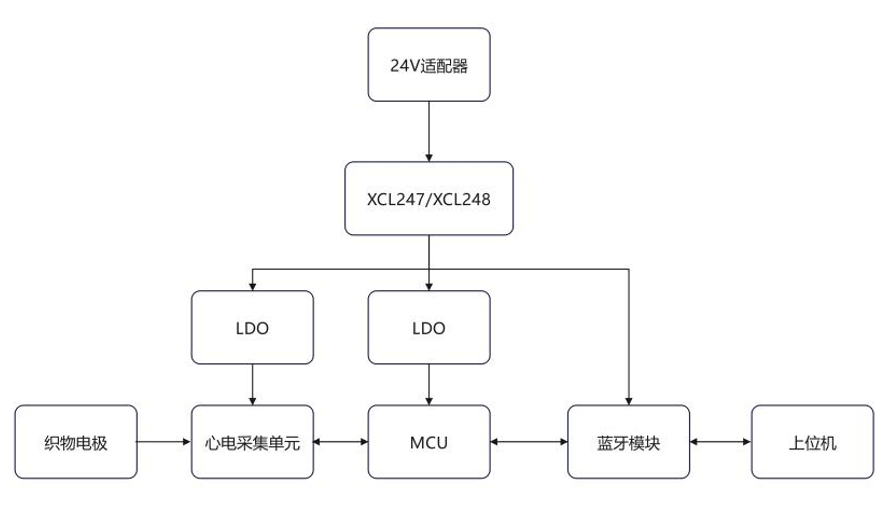

? 整體運用框架：
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
（豐寶網 4月25日訊）
近日，上海豐寶電子信息科技有限公司（以下簡稱“豐寶電子”）在2024年度新項目DIN工作中表現卓越，獲得合作伙伴特瑞仕半導體株式會社（以下簡稱“特瑞仕”）的高度認可。特瑞仕原廠特別授予豐寶北方團隊“2024年度新設計二等獎”、豐寶南方團隊“2024年度新設計三等獎”，以表彰其在市場推廣設計中的突出貢獻。
深化合作共創未來
AR眼鏡是谷歌率先打造的一款帶有科幻色彩的產品，也是一項擁有前衛技術的產品，帶上它可以體驗到在科幻電影里帥氣的男、女主角所使用的未來功能。AR智能眼鏡的應用范圍廣泛，可應用于工業、安防、醫療、教育等多個領域:在工業領域，AR智能眼鏡具有”實時虛實結合信息”的遠程監控和指導功能，通過提供沉浸式和交互式的遠程通訊體驗，可輔助一線工作人員完成設備安裝、維護、檢修等工作。AR智能眼鏡打破時間、地點和人物的限制，有效解決到現場指導成本高、因故障延誤產生的經濟損失、多人同步作業協調困難等問題;在安防領域，AR智能眼鏡具有實時人臉或車牌識別、人證對比、遠程調度、協同指揮等功能，可實現信息傳遞可視化和實時化，提升工作人員收集、處理信息的能力及效率。
辦公可能是 AR 產品融入用戶生活的一個新的切入口。DP公司的AR 眼鏡在辦公場景下，通過一個眼鏡、一個脖間頸環與一個App應用，將AR環境投射在用戶眼前，讓用戶可以隨時隨地打開設備，進行多任務的處理?；谵k公場景，打造垂直一體的智能眼鏡類產品。
在AR眼鏡產品中，電路設計部分基本上集中在了鏡腿部分，所以需要一個輸出電壓0.9V的超小封裝的DCDC給主控和Core部分供電，電流需求1000mA，由于AR眼鏡的鏡腿部分空間有限，就要求此顆DCDC外圍電路越簡單越好，XCL238系列只需在外部元件上添加兩個陶瓷電容器即可創建電源電路。 由于線圈是內置的，所以電路板布局更加容易，并且可以最大限度地減少因元件放置和接線而引起的故障和噪聲。非常符合AR眼鏡的核心電壓供電需求。
系統應用框圖：
XCL238系列是線圈和控制IC一體型的超小型（3.2mm x 2.5mm，h=1.0mm）降壓DC/DC轉換器。
輸出電壓可在0.8V至3.6V范圍內以0.05V間隔進行內部設置。
HiSAT-COT控制的高速瞬態響應技術可以在負載波動期間將輸出電壓降至最低，非常適合FPGA和需要輸出電壓穩定性的設備等瞬時負載波動較大的應用。
HiSAT-COT是特瑞仕為DC/DC轉換器產品而獨自開發的高速瞬態響應技術。最適用于要求高精度以及高安定度電源電壓的集成電路。
XCL23引腳示意圖：
典型應用電路:
典型性能特征:
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商。總部位于上海，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
隨著數字人民幣相關政策與試點工作實施方案接連出臺，試點范圍持續擴大，應用場景不斷豐富， 數字人民幣試點呈現加速推進的態勢。隨著數字人民幣開始在零售端推進測試，落地應用應該不再遙遠?？梢韵胂?，數字人民幣對于金融體系和普通居民的生活將帶來巨大的影響。首當其沖的應該是，面向廣大消費者的支付體系將面臨沖擊，率先引發行業的整合。伴隨著數字人民幣而生的還有電子可視卡。
電子可視卡主要針對的是特定的場景和特定的人群。比如冬奧會的場景，對于參加冬奧會的外國友人發放一個具備數字人民幣功能的電子可視卡；比如老人小孩，對于不便于操作智能手機的人群使用可視卡等更加直觀的支付設備；再比如在網絡不佳的地下停車場或者商超，便于用戶在無網絡環境下使用。
在可視卡項目中，客戶需要一個超薄的鋰電池充電芯片，芯片厚度要求不能超過0.4mm，充電電流需求10~50mA，此產品通過Type-C供電，輸入電壓5V，充電芯片輸出要求4.2V，綜上所述，給客戶推薦了特瑞仕的XC6808系列。XC6808是一款用于單電池鋰離子電池和鋰聚合物電池的恒壓恒流線性充電器，已將充電完成后來自電池的放電電流控制在0.1uA（標準），因此可更長時間使用于小型電池工作的低功耗設備。在此應用場景中XC6808系列完全滿足客戶使用需求。
另外此產品中也有電壓檢測器XC6126系列和電源穩壓芯片XC6504系列的機會。XC6126系列產品是超小型, 高精度電壓檢測器IC。由于采用了CMOS工藝, 高精度基準電源, 激光微調技術實現了包括溫度漂移在內的高精度, 低消耗電流。有N溝道開漏和CMOS兩種輸出。備有USPN-4B02及SSOT-24兩種超小型封裝,適用于便攜式儀器的小型化, 高密度實裝產品。XC6504系列產品實現了0.6μA超低消耗電流的電壓穩壓器。此外，在輸出電流為1μA(輕負載)時，也能得到穩定的電壓，最適用于只需少量輸出電流的應用目的。加上采用了0.75×0.95 mm的超小型封裝USPN-4B02，對應了無穩定輸出用電容(CL)，可以大幅度減少實裝面積，非常符合小型化產品的需求。
系統應用框圖：
XC6808是一種單節鋰離子電池、鋰聚合物電池用線性充電器IC。已將充電完成后來自電池的放電電流控制在0.1uA（標準），因此可更長時間使用于小型電池工作的低功耗設備。
本IC支持符合JEITA的溫度控制，根據溫度通過控制充電電壓及充電電流，可安全地充電。充電方式為恒壓（Constant-Voltage: CV）充電、恒流（Constant-Current: CC）充電，基本充電周期按涓流充電模式、主充電模式進行充電。此外，通過將電阻連接到充電狀態輸出引腳上，可根據該引腳電壓確認充電狀態。 封裝被安裝在小型、低背的USP-6B07上，可用最小限度的外部零件構成充電電路。
XC6808系列引腳示意圖：
典型應用電路:
Smart Card
Wireless earphone / Bluetooth earphone
IoT equipment
Wearable Device
Fitness Tracker
Hearing Aid
Small Battery
